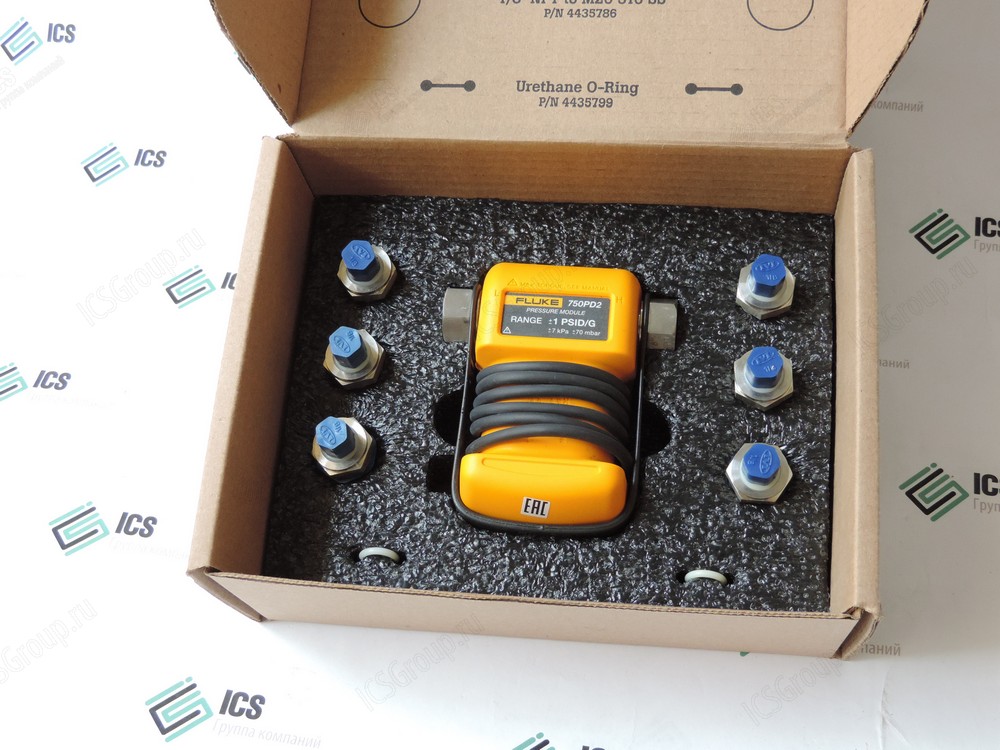

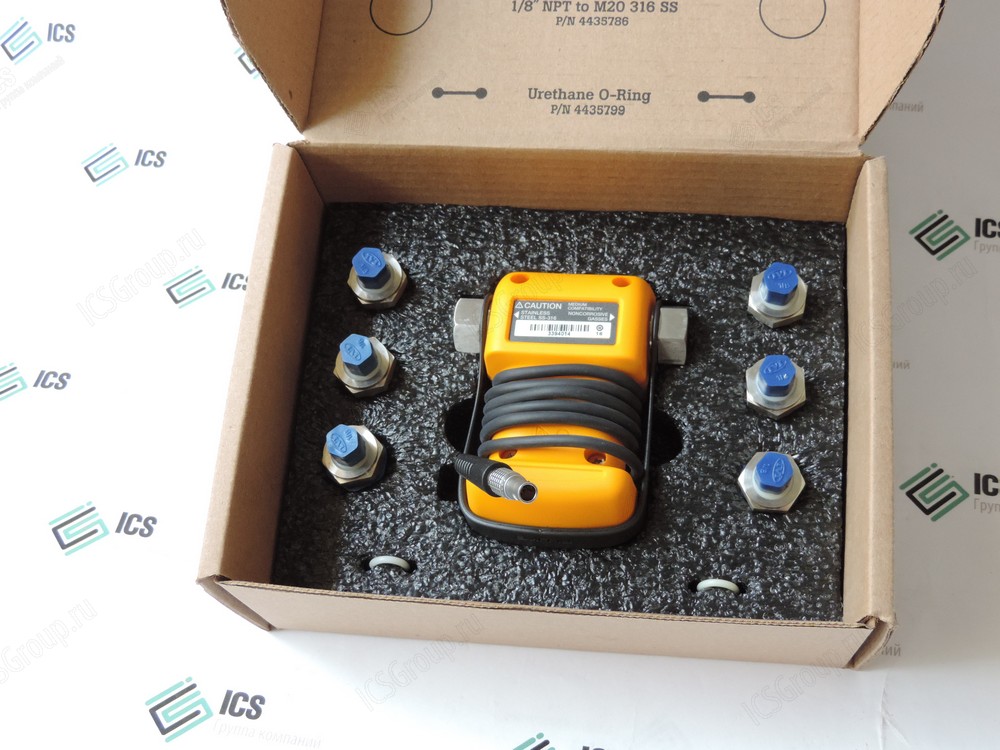

Фотографии модуля давления Fluke (Fluke 750PD2)
Характеристики модулей давления Fluke 750xxxx
Семейство из 48 модулей давления охватывает диапазоны давления от 0–2,5 мбар до 0–690 бар. Модули избыточного давления оснащены одним фитингом давления и измеряют давление относительно атмосферного давления. Модули дифференциального давления оснащены двумя фитингами давления и измеряют разницу между давлением, подаваемым на верхний фитинг, и давлением на нижнем фитинге. Каждый модуль имеет четкую маркировку диапазона, превышения давления и совместимости со средой. В комплект каждого модуля входят адаптеры с нормальной трубной резьбой (NPT), британской трубной конической резьбой (BSP) и с метрической резьбой M20. Быстрое и легкое измерение Модули давления Fluke серии 750P просты в использовании. Для измерения давления подключите модуль давления к источнику давления или ручному насосу, затем подключите кабель модуля давления к калибратору. Подайте давление от источника давления. Цифровое значение будет отображено на дисплее калибратора. Единицу измерения можно менять нажатием кнопки. Всего доступно 11 единиц измерения. При использовании с регистрирующими промышленными калибраторами серии 750 показания давления могут снабжаться временной меткой и храниться в электронном виде для последующего использования. Это экономит время, позволяет избежать ошибок и обеспечивает соответствие стандартам и нормам качества.
Эксплуатационные характеристики и технологические решения модуля давления
Модули давления Fluke серии 750P имеют повышенную точность. Они рассчитаны на работу при температуре от 0 до 50 °C, что отличает эти приборы от других калибраторов давления. Многие диапазоны имеют общую погрешность 0,04 % от полной шкалы и эталонные погрешности 0,01 % от полной шкалы (см. таблицу характеристик). Такие характеристики стали возможны благодаря применению микропроцессора и специальных алгоритмов. Модули давления Fluke оснащены кремниевыми пьезорезисторными датчиками, которые представляют собой мост сопротивления в кремниевой диафрагме. Давление, прикладываемое к диафрагме, вызывает изменение в балансе моста, которое пропорционально примененному давлению. Изменение баланса моста нелинейно и очень чувствительно к температуре. Однако, поскольку эти эффекты устойчивы во времени и одинаково проявляются в одних и тех же условиях, датчики имеют точную характеристическую кривую. Во время изготовления датчиков модулей давления Fluke для датчиков строится характеристическая кривая по показаниями температуры и давления во многих точках. Для расчета коэффициентов многочленных выражений для давления используется регрессия методом наименьших квадратов. Коэффициенты, уникальные для данного модуля давления, хранятся в памяти модуля. Каждый модуль оснащен собственным микропроцессором, выполняющим алгоритм измерения и обмен цифровыми данными с калибратором. При подключении к калибратору коэффициенты модуля давления загружаются в калибратор. Затем в ходе измерения давления исходные значения давления и температуры, измеренные датчиком, загружаются в цифровой форме в калибратор, где исходные значения и коэффициенты датчика обрабатываются, значение давления вычисляется и отображается на дисплее.
Инновационный метод дает следующие преимущества:
1. Передача цифровой информации избавляет от ошибок из-за плохого подключения и электрических помех.
2. В модулях реализована компенсация температур (от 0 до 50 °C).
3. Модули полностью взаимозаменяемы, потому что все измерения выполняются в самом модуле давления, а результаты передаются в калибратор в цифровом виде. Модули калибруются независимо от калибратора и могут использоваться с калибраторами серий 740 и 750 и калибраторами, совместимыми с устройствами серий 720 или 710. Каждый модуль имеет свой серийный номер для обеспечения возможности идентификации.
Защита датчика в изолированных модулях
Во многих модулях датчик изолирован от среды диафрагмой из нержавеющей стали. Эти модули могут измерять давление любой среды, совместимой с нержавеющей сталью.
Прочная конструкция
Литой уретановый корпус защищает модуль от ударов в случае случайного падения, а также от проникновения грязи, пыли и влаги. Разъемы давления представляют собой разъемы с внутренней нормальной трубной резьбой 1/8”. В комплект каждого модуля давления входят следующие адаптеры: адаптер с наружной нормальной трубной резьбой ¼”, адаптер с резьбой BSP/ISO ¼” и адаптер с наружной резьбой
M20.
Удобная настройка
Метровый кабель между модулем давления и калибратором уменьшает длину соединительного трубопровода к источнику давления. Дистанционный манометрический преобразователь также обеспечивает дополнительную безопасность и удобство, позволяя калибратору и оператору находиться на удалении от источника давления в случае или при необходимости полудистанционных измерений.
Скачать технические характеристики модулей давления Fluke
Прецизионное измерение давления длякалибраторов серий 75X и 720
Модули давления серии 750P идеально подходят для измерения
избыточного, дифференциального и абсолютного давления
при помощи регистрирующих калибраторов Fluke 750 и 740 и
многофункциональных промышленных калибраторов Fluke 725 и 726.
• Эталонная погрешность составляет 0,025 %.
• 6-месячная и годовая спецификации.
• Температурная компенсация от 0 до 50 °C.
• Цифровой обмен данными с калибратором, отсутствие аналоговых
потерь или ошибок.
• Широкий выбор диапазонов.
• Исполнения для измерения избыточного, дифференциального
давления, двухдиапазонные, вакуумные.
Технические данные Fluke 750P
Технические характеристики модулей измерения давления Fluke
750R045 | от 0 до 15 фунтов на кв. дюйм (от 0 до 1 бар) | 3X | Сухой воздух | Сухой воздух | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R065 | от 0 до 100 фунтов на кв. дюйм (от 0 до 7 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R27 | от 0 до 300 фунтов на кв. дюйм (от 0 до 20 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R07 | от 0 до 500 фунтов на кв. дюйм (от 0 до 35 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R085 | от 0 до 1000 фунтов на кв. дюйм (от 0 до 70 бар) | 3X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R29 | от 0 до 3000 фунтов на кв. дюйм (от 0 до 200 бар) | 3X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R30 | от 0 до 5000 фунтов на кв. дюйм (от 0 до 340 бар) | 3X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R315 | 0–700 бар | 2X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750RD5 | от -15 до 30 фунтов на кв. дюйм (от -1 до 2 бар) | 4X | Сухой воздух | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750RD65 | от -12 до 100 фунтов на кв. дюйм (от -1 до 7 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750RD27 | от -12 до 300 фунтов на кв. дюйм (от -0,8 до 20 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
Технические характеристики модулей измерения давления Fluke эталонного класса
750R045 | от 0 до 15 фунтов на кв. дюйм (от 0 до 1 бар) | 3X | Сухой воздух | Сухой воздух | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R065 | от 0 до 100 фунтов на кв. дюйм (от 0 до 7 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R27 | от 0 до 300 фунтов на кв. дюйм (от 0 до 20 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R07 | от 0 до 500 фунтов на кв. дюйм (от 0 до 35 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R085 | от 0 до 1000 фунтов на кв. дюйм (от 0 до 70 бар) | 3X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R29 | от 0 до 3000 фунтов на кв. дюйм (от 0 до 200 бар) | 3X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R30 | от 0 до 5000 фунтов на кв. дюйм (от 0 до 340 бар) | 3X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750R315 | 0–700 бар | 2X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750RD5 | от -15 до 30 фунтов на кв. дюйм (от -1 до 2 бар) | 4X | Сухой воздух | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750RD65 | от -12 до 100 фунтов на кв. дюйм (от -1 до 7 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
750RD27 | от -12 до 300 фунтов на кв. дюйм (от -0,8 до 20 бар) | 4X | Нерж. сталь 316 | — | ±0,01% от полной шкалы | ±0,02% от полной шкалы | ±0,04% от полной шкалы | ±0,015% от полной шкалы | ±0,035% от полной шкалы |
Технические характеристики модулей Fluke с двумя пределами измерений
750PD2 | От -1 до 1 фунтов/кв.дюйм (от -70 до 70 мбар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,05% | ±0,1% | ±0,15% | ±0,075% | ±0,125% |
750PD3 | От -5 до 5 фунтов/кв.дюйм (от -350 до 350 мбар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PD10 | От -10 до 10 фунтов/кв.дюйм (от -700 до 700 мбар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,025% | ±0,05% | ±0,07% | ±0,04% | ±0,06% |
750PD4 | от -1 до +1 бар | 4X | Нерж. сталь 316 | Сухой воздух | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750PD5 | от -15 до 30 фунтов на кв. дюйм (от -1 до 2 бар) | 4X | Нерж. сталь 316 | — | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750PD50 | от -15 до 50 фунтов на кв. дюйм (от -1 до 3,5 бар) | 4X | Нерж. сталь 316 | — | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750PD6 | от -1 до +7 бар | 4X | Нерж. сталь 316 | — | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750PD7 | от -1 до +14 бар | 4X | Нерж. сталь 316 | — | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750PD27 | от -1 до +20 бар | 4X | Нерж. сталь 316 | — | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
Технические характеристики вакуумных модулей Fluke
750PV3 | -5 фунтов/кв.дюйм ( -350 мбар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PV4 | -15 фунтов/кв.дюйм (-1 бар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
Технические характеристики модулей абсолютного давления Fluke
750PA3 | От 0 до 5 фунтов/кв.дюйм абс. (от 0 до 350 мбар) | 4X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA4 | от 0 до 15 фунтов/кв.дюйм абс. (от 0 до 1 бар) | 4X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA5 | от 0 до 30 фунтов/кв.дюйм абс. (от 0 до 2 бар) | 4X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA6 | от 0 до 100 фунтов/кв.дюйм абс. (от 0 до 7 бар) | 4X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA27 | от 0 до 300 фунтов/кв.дюйм абс. (от 0 до 20 бар) | 4X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA7 | от 0 до 500 фунтов/кв.дюйм абс. (от 0 до 35 бар) | 4X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA8 | 0–70 бар | 3X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
750PA9 | 0–100 бар | 3X | Нерж. сталь 316 | Нет | ±0,03% | ±0,06% | ±0,07% | ±0,05% | ±0,06% |
Технические характеристики модулей высокого давления Fluke
750P29 | от 0 до 3000 фунтов на кв. дюйм (от 0 до 200 бар) | 3X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P30 | от 0 до 5000 фунтов на кв. дюйм (от 0 до 340 бар) | 3X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P31 | 0–700 бар | 2X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
Технические характеристики модулей манометрического давления Fluke
Модель | Параметр / диапазон | Рейтинг разрыва6 | Высокая среда2 | Низкая среда2 | Допустимая погрешность4 | Суммарная погрешность 1 год (15-35°C) | Суммарная погрешность 1 год | Суммарная погрешность 6 месяцев (15-35°C) | Суммарная погрешность 6 месяцев |
750P05 | от 0 до 30 фунтов на кв. дюйм (от 0 до 2 бар) | 4X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P06 | от 0 до 100 фунтов на кв. дюйм (от 0 до 7 бар) | 4X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P27 | от 0 до 300 фунтов на кв. дюйм (от 0 до 20 бар) | 4X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P07 | от 0 до 500 фунтов на кв. дюйм (от 0 до 35 бар) | 4X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P08 | от 0 до 1000 фунтов на кв. дюйм (от 0 до 70 бар) | 3X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P09 | от 0 до 1500 фунтов на кв. дюйм (от 0 до 100 бар) | 3X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P2000 | от 0 до 2000 фунтов на кв. дюйм (от 0 до 140 бар) | 3X | Нерж. сталь 316 | Нет | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
Модули Fluke для измерения дифференциального давления
Модель | Параметр / диапазон | Рейтинг разрыва7 | Высокая среда3 | Низкая среда3 | Допустимая погрешность5 | Суммарная погрешность 1 год (15-35°C) | Суммарная погрешность 1 год | Суммарная погрешность 6 месяцев (15-35°C) | Суммарная погрешность 6 месяцев |
750P00 | от 0 до 1 дюйма водн. столба 2 (от 0 до 2,5 мбар) | 30X | Сухой воздух | Сухой воздух | ±0,15% | ±0,3% | ±0,35% | ±0,25% | ±0,30% |
750P01 | от 0 до 10 дюймов водн. столба 2(от 0 до 25 мбар) | 3X | Сухой воздух | Сухой воздух | ±0,1% | ±0,2% | ±0,3% | ±0,15% | ±0,25% |
750P02 | От 0 до 1 фунта/кв.дюйм (от 0 до 70 мбар) | 3X | Сухой воздух | Сухой воздух | ±0,050% | ±0,1% | ±0,15% | ±0,075% | ±0,125% |
750P22 | От 0 до 1 фунта/кв.дюйм (от 0 до 70 мбар) | 3X | Нерж. сталь 316 | Сухой воздух | ±0,050% | ±0,1% | ±0,15% | ±0,075% | ±0,125% |
750P03 | От 0 до 5 фунтов/кв.дюйм (от 0 до 350 мбар) | 3X | Сухой воздух | Сухой воздух | ±0,02% | ±0,04% | ±0,05% | ±0,035% | ±0,04% |
750P23 | От 0 до 5 фунтов/кв.дюйм (от 0 до 350 мбар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,02% | ±0,04% | ±0,05% | ±0,035% | ±0,04% |
750P04 | от 0 до 15 фунтов на кв. дюйм (от 0 до 1 бар) | 3X | Сухой воздух | Сухой воздух | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
750P24 | от 0 до 15 фунтов на кв. дюйм (от 0 до 1 бар) | 4X | Нерж. сталь 316 | Сухой воздух | ±0,0175% | ±0,035% | ±0,045% | ±0,03% | ±0,04% |
Совместимость модулей давления Fluke 750xxxx с портативными калибраторами Fluke
Fluke 750P/750R модули для измерения давления, используемые вместе с калибраторами Fluke широкого спектра, позволяют измерять давление и расширять диапазон встроенного датчика калибратора. Среди поддерживаемых калибраторов следующие модели (список не является исчерпывающим):- Fluke 701 и 702 Документирующий калибратор процессов
- Fluke 717 Портативный калибратор давления
- Fluke 718 Портативный калибратор давления
- Fluke 719 Портативный калибратор давления
- Fluke 719 Портативный калибратор давления
- Fluke 719Pro Портативный калибратор давления
- Fluke 721 Портативный калибратор давления
- Fluke 725 Многофункциональный калибратор процессов
- Fluke 726 Многофункциональный калибратор процессов
- Fluke 741B, Fluke 743B, Fluke 744 Документирующий калибратор процессов
- Fluke 753, Fluke 754 Документирующий калибратор процессов
- Fluke 3130 Портативный пневматический калибратор давления
- Fluke 525B Калибратор температуры и давления
- Fluke 7526A Прецизионный калибратор процессов
- Fluke 5520A и Fluke 5522A Multi-Product Calibrator
Комплект поставки модулей давления Fluke 750xxxx
- Модуль давления
- Переходник со штекера 1/8 NPT на штекер 1/4 NPT - 2шт.
- Переходник со штекера 1/8 NPT на штекер 1/4 BSP - 2шт.
- Переходник со штекера 1/8 NPT на штекер M20 - 2шт.
- Запасное уплотнительное кольцо из уретана - 2шт.
- Отчет о заводской калибровке стандартной формы
- Комплект пользовательской документации
