Расшифровка обозначений в парт-номере коннектора

Вопрос № 239

10.04.2007

Есть разные оптические коннекторы (возьмем, например, SC-тип). Например, такой: SC/APC-SM-BL-XX-XX. Часть разрядов парт-номера понятна, например, тип коннектора, цвет, но вот остальные не вполне понятны, особенно «boot type» и «ferule type zirconia». Можно ли это расшифровать на примере коннектора Optokon, показанного на картинке? Парт-номер был взят от коннекторов этой фирмы. Спасибо.

Автор ответа:

Екатерина Оганесян

Директор учебного центра ICS, автор и преподаватель курсов по структурированным кабельным системам Бауманского центра компьютерного обучения «Специалист», кандидат наук, доцент РХТУ им. Д.И. Менделеева

Вопрос опубликован в разделах:

Продукция

Навигация по номерам вопросов:

239

+10

Accepted Answer

Разберем по порядку все составные части парт-номера в его полном написании, как указано на вашей картинке.

SC-(D)/(A)PC-XX-XX-XX-XX

SC-(D)	Тип коннектора. На вашем фрагменте спецификации показаны два варианта: симплексный коннектор SC и дуплексный коннектор SC-D. Может существовать еще несколько вариантов разъемов, например, ST, LC и другие, это зависит от производителя.
(A)PC	Тип полировки коннектора. Подробно о видах полировки коннекторов рассказывает ответ на вопрос 233 в нашем разделе консультаций.
XX	Предназначение коннектора для одномодовых или многомодовых оптических волокон. С внешней точки зрения их конструкция одинакова, но точность изготовления разная. Так, допуски для одномодовых коннекторов гораздо строже, чем для многомода, хотя разъемы рассчитаны на одинаковый внешний диаметр волокна (диаметр демпфера 125 микрон). Чтобы коннекторы разных типов было проще различать, обычно одномодовые коннекторы производители окрашивают в ярко-синий или голубой цвет, а коннекторы для многомода – в бежевый, иногда с черными элементами.
XX	Цвет. Необходимо уточнить у производителя, цвет какого элемента конструкции имеется в виду. Если это цвет самого корпуса коннектора, то, с одной стороны, коннекторы иногда намеренно производят не голубого или бежегого цвета, а, например, зеленого – чтобы таким образом отметить специфические типы коннекторов или виды полировки, не совместимые с обычными. Например, зеленым цветом выделяют коннекторы с полировкой APC, которые нельзя подключать к обычным портам. С другой стороны, если вы приобретете коннекторы другого цвета не в расчете на их специфическое применение, а просто так, для красоты, то вы рискуете нарушить требования телекоммуникационных стандартов. Возможно, в таких случаях стоит позаботиться о четкой маркировке портов, чтобы при эксплуатации системы у пользователей не возникало вопросов. Другой вариант использования цвета – окрашивание хвостовика. Например, вы можете предпочесть хвостовики одного цвета (точнее, пары цветов) для дуплексных шнуров с обычной ориентацией, а хвостовики другой пары цветов – для кроссоверных шнуров. В этом случае свобода выбора у вас шире. Приведенные на вашей картинке цвета наводят на мысль, что речь идет все-таки о цвете корпуса коннектора.

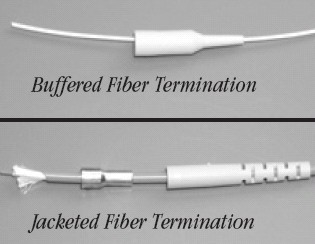

XX	Тип хвостовика (озадачивший вас «boot type»). Как правило, их два варианта, причем длина хвостовиков практически одинакова, а разница – во внутреннем диаметре. Хвостовик с маленьким отверстием предназначен для введения в него волокна в буфере, когда с кабеля уже снята внешняя оболочка и удалены волокна кевлара. Внешний диаметр волокна в буфере 900 мкм, то есть 0.9 мм, для всех кабелей внутреннего применения. Для уличных он может составлять 0.25 мм, но на них коннекторы обычно не ставят, вместо этого муфтами приваривают пигтэйлы, которые используют волокно внутреннего применения с диаметром буфера 0.9 мм. Диаметр 3.0 мм имеет кабель круглого сечения с учетом и кевлара внутри, и оболочки, его покрывающей. В этом случае к хвостовику чаще всего полагается металлическая обжимная гильза (медная, латунная или из другого металла, цилиндрическая или сложной формы), которая фиксирует волокна кевлара к ребристой задней части коннектора. На картинке показаны оба варианта хвостовиков, надетых на волокна, подготовленные к заделке. Довольно часто бывает, что хвостовик для волокна в буфете сделан сплошным, тогда как хвостовик для кабеля в оболочке имеет отверстия. Именно такие хвостовики показаны на картинке, так написано и в описании к вашему парт-номеру, но некоторые производители делают хвостовики всех типов перфорированными, а некоторые другие – все сплошными.
XX	Форма керамического наконечника, той части, что включает в себя торец коннектора. «Ferrule type zirconia» означает, что наконечник разъема сделан из высокопрочной керамики; в состав химической формулы этого соединения входит цирконий Zr, а точнее, его диоксид ZrO₂. Форма наконечника зависит от типа оборудования, к которому подключается коннектор. Основная причина, по которой производители испытывают различные формы торцов и виды полировки – это попытка избежать возникновения воздушного зазора между торцевыми поверхностями двух стыкуемых коннекторов. На вашей картинке показаны варианты форм: купольная (Dome) – закругленная поверхность; усеченный конус (Cone) – срез под 90 градусов к оси коннектора (хотя получающаяся при этом фаска может быть разных размеров; конус со скосом (Angle) – скос сечения конуса составляет, как правило, 8 градусов. В ответе на вопрос 233 подробно описаны все признаваемые стандартом варианты полировки коннекторов.
