Промышленная система Fluke CNX 3000

Обзор
Функции
Характеристики
Информация для заказа

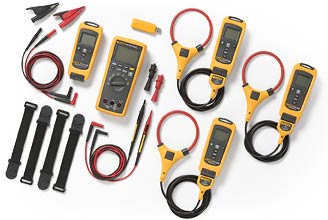

Беспроводная измерительная система в полном составе, позволяющая проводить основные измерения при помощи мультиметра и одновременно просматривать показания с удаленных модулей измерения напряжения и тока.

Промышленная система CNX 3000 является частью команды беспроводных измерительных инструментов Fluke.

Подключите три беспроводных модуля переменного тока CNX i3000 iFlex к точке замера и просматривайте результаты со всех трех фаз на беспроводном мультиметре CNX с расстояния до 20 метров. Можно также подключить беспроводной модуль измерения напряжения переменного тока CNX v3000 и одновременно просматривать показания напряжения и тока. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте модули как независимые измерительные инструменты или объединяйте их с другими модулями CNX в систему для выполнения нескольких измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах. Кроме того, больше не требуется записывать полученные данные, поскольку дистанционные модули CNX способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени при помощи дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.

Функции

Промышленная система CNX 3000 обеспечивает измерения основных электрических параметров.

Беспроводной мультиметр CNX 3000 обеспечивает:

Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
Запись минимальных и максимальных значений
CAT III 1000 В; CAT IV 600 В; IP54

Беспроводной модуль измерения напряжения переменного тока CNX i3000 iFlex обеспечивает:

Измерение истинных среднеквадратичных значений переменного тока до 2500 A
погрешность 3%
Запись до 65000 показаний
Датчик тока iFlex позволяет выполнять измерения в ограниченном пространстве
ЖК-дисплей с подсветкой
CAT III 1000, CAT IV 600 B, CAT III 1000 B; IP42

Беспроводной модуль измерения напряжения переменного тока CNX v3000:

Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
Запись до 65000 показаний
ЖК-дисплей с подсветкой
CAT III 1000 В, CAT IV 600 B, CAT III 1000 B; IP42

Беспроводная система CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для детального анализа.

Характеристики

Беспроводной мультиметр CNX 3000

Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).

Технические характеристики
Переменное напряжение
Диапазон ¹	Разрешение	Погрешность ² ³
		от 45 до 500 Гц	от 500 Гц до 1 кГц
600,0 мВ	0,1 мВ	1,0% + 3	2,0 % + 3
6,000 В	0,001 В
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
Функция	Диапазон	Разрешение	Погрешность
мВ	600,0 мВ	0,1 мВ	0,09 % + 2
В	6,000 В	0,001 В	0,09 % + 2
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В	0,15 % + 2
Ом	600 Ом	1 Ом	Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
Ом	600,0 Ом	0,1 Ом	0,5 % + 2
	6,000 кОм	0,001 кОм	0,5 % + 1
	60,00 кОм	0,01 кОм
	60,00 кОм	0,1 кОм
	600,0 кОм	0,001 МОм
	50,00 МОм	0,01 МОм	1,5% + 3
Проверка диодов	2,000 В	0,001 В	1 % + 2
мкФ	1000 нФ	1 нФ	1,2 % + 2
	10,00 мкФ	0,01 мкФ
	100,0 мкФ	0,1 мкФ
	9999 мкФ¹	1 мкФ	10 % типичное значение
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

Переменный и постоянный ток
Функция	Диапазон ¹	Разрешение	Погрешность
мА перемен. тока (от 45 Гц до 1 кГц)	60,00 мА	0,01 мА	1,5% + 3
	400,0 мА ³	0,1 В
мА пост. тока ²	60,00 мА	0,01 мА	0,5 % + 3
	400,0 В	0,1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота
Диапазон	Разрешение	Погрешность ¹
99,99 Гц	0,01 В	0,1 % + 1
999,9 Гц	0,1 В
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

Входные характеристики
Функция	Защита от перегрузок		Входной импеданс (номинальный)	Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)		Подавление синфазного сигнала
	1100 В (среднеквадратичное значение)		> 10 МОм > 100 пФ	> 120 дБ при пост. токе, 50 Гц или 60 Гц		> 60 дБ при 50 Гц или 60 Гц
	1100 В (среднеквадратичное значение)		> 10 МОм > 100 пФ	> 60 дБ при пост. напр., до 60 Гц
	1100 В (среднеквадратичное значение)		> 10 МОм > 100 пФ	> 120 дБ при пост. токе, 50 Гц или 60 Гц		> 60 дБ при 50 Гц или 60 Гц
Напряжение испытания на обрыв цепи				Полный диапазон		Типичный ток короткого замыкания
				До 6 МОм	50 МОм
	1100 В (среднеквадратичное значение)	< 2,7 В пост. тока		< 0,7 В пост. тока	< 0,9 В пост. тока	< 350 мА
	1100 В (среднеквадратичное значение)	< 2,7 В пост. тока		< 2,000 В пост. тока		< 1,1 мА

Функция	Защита от перегрузки	Защита
мA	Защита предохранителем, 44/100 А, 1000 В, FAST	Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

Запись минимальных и максимальных значений
Функция	Погрешность
Функции постоянного тока	Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс.
Функции переменного тока	Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс.

Общие характеристики
Максимальное напряжение между любым контактом и заземлением	1000 В пост. тока или перем. тока ср. кв. знач.
Защита предохранителем (Ом) от вх. А	Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
Дисплей (ЖКД)	Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000
Тип элемента питания	Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы	Минимум 300 часов
Температура	Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C
Относительная влажность	от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C)
Высота	Рабочая: 2000 м Хранения: 12000 м
Температурный коэффициент	0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи	2.4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д)	4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
Вес	340 г
Нормы по безопасности	US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция UL:UL 61010-1: 3-я редакция CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость EMI, RFI, EMC, RF	EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP)	IP54
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.

Беспроводной модуль переменного тока Fluke CNX i3000 iFlex

Характеристики
Диапазон	2500 A переменного тока
Разрешение	0,1 В
Погрешность	3 % ± 5 ед. мл. разр.
Пик-фактор (50 Гц/60 Гц)	3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2
Дисплей	3-1/2 знака, ЖКД с подсветкой
Скорость регистрации/интервал	Минимум 1 сек/возможность настройки с ПК или передней панели
Тип элемента питания	2 AA, NEDA 15 А, IEC LR6
Время автономной работы	400 часов
Память	Запись до 65000 показаний
Радиочастотная связь	Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Диапазон радиочастотной связи	20 метров
Рабочая температура	от -10 °C до +50 °C
Температура хранения	От -40 °C до +60 °C
Рабочая влажность	90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость (EMC)	EN 61326-1:2006
Соответствие нормативным требованиям по безопасности	EN/IEC 61010-1:2010 до 1000 В CAT III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 610101-2-031:2002 EN/IEC 61010-2-032:2002
Уровень загрязнения	2
Температурный коэффициент	0,1 X (нормируемая погрешность) / °C на °C (< 18 °C или > 28 °C)
Категория безопасности	CAT IV 600 В, CAT III 1000 В
Сертификация	CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP)	IP 42
Размеры (ВxШxГ)	16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
Вес	0,22 кг
Раствор клещей	25,4 см (10") (катушка)

Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000

Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.

Переменное напряжение
Диапазон ¹	Разрешение	Погрешность ² ³
		от 45 Гц до 500 Гц	500 Гц до 1 кГц
6,000 В	0,001 В	1,0% + 3	2,0 % + 3
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ≤ 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Общие характеристики
ЖКД с подсветкой	3½ знака, разрядность 6000, обновление показаний 4 раза в секунду
Тип элемента питания	2 AA, NEDA 15 А, IEC LR6
Время автономной работы	400 ч
Память	Запись до 65000 показаний
Неограниченный интервал прослушивания	5 с
Радиочастотная связь	Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Диапазон радиочастотной связи	20 метров
Рабочая температура	от -10 до +50 °C
Температура хранения	от -40 до +60 °C
Рабочая влажность	90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость (EMC)	EN 61326-1:2006
Соответствие нормативным требованиям по безопасности	EN/IEC 61010-1:2010 до 1000 В CAT III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 61010-031:2002+A1:2008
Уровень загрязнения	2
Температурный коэффициент	0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Категория безопасности	CAT IV 600 В, CAT III 1000 В
Сертификация	CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP)	IP 42
Размеры (ВxШxГ)	16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
Вес	0,22 кг

Информация для заказа

Модели

	Код	Название
	CNX 3000 GM	Система для общего обслуживания Fluke CNX 3000
	CNX 3000 IND	Промышленная система Fluke CNX 3000
