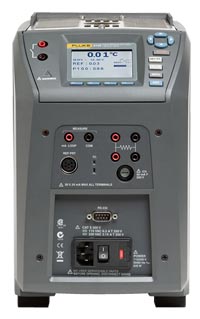

Fluke 9140 Сухоблочные калибраторы

Функции

• Легкость, портативность, быстродействие
• Охлаждение до –25 °C за 15 минут и нагрев до 660 °C за 15 минут
• Встроенное двухканальное отсчетное устройство, показывающее токи датчиков PRT, RTD, термопар и 4-20 мА
• Истинная эталонная термометрия с точностью ±0,01 °C
• Встроенная автоматизация и документация
• Отличные метрологические характеристики по точности, стабильности, однородности и нагрузочной способности

Встроенные функции для выполнения больших объемов работы и автоматизации стандартных действий
Требуется ли калибровать преобразователи 4-20 мА или простые термореле, сухоблочный калибратор идеально подходит для решения этой задачи. Это семейство калибраторов, состоящее из трех моделей, покрывающих диапазон от –25 °C до 660 °C, позволяет откалибровать многие типы датчиков. В версиях с программируемым процессом (модели 914X-X-P) предусмотрено двухканальное отсчетное устройство для отображения температуры, которое измеряет токи датчиков PRT, RTD, термопар и преобразователей 4-20 мА и обеспечивает питание 24 В для преобразователей.

Во всех версиях с программируемым процессом можно использовать эталонное PRT типа ITS-90. Погрешность встроенного отсчетного устройства изменяется в диапазоне от ± 0,01°C до ± 0,07 °C в зависимости от измеряемой температуры. Калибровочные константы эталонных датчиков PRT для сухоблочных калибраторов хранятся в микросхемах памяти, встроенных в корпус датчика, что обеспечивает взаимозаменяемость датчиков. Второй канал выбирается пользователем для работы с 2-, 3- или 4-проводными датчиками RTD, термопарами или преобразователями 4-20 мА. Больше не надо беспокоится о доставке на место проведения поверки многих приборов для выполнения сравнительной калибровки. Сухоблочные калибраторы позволяют выполнять все действия с помощью только одного устройства.

Калибровка преобразователей температуры традиционно выполняется только для электронной измерительной схемы, а сам датчик не калибруется. Однако, результаты исследований показывают, что 75 % погрешности системы преобразователя (состоящей из электронной схемы и датчика) обусловлено датчиком. Поэтому важно откалибровать весь контур—как электронную схему, так и датчик.

Функция "процесс", предусмотренная в сухоблочных калибраторах упрощает калибровку контура преобразователя. Датчик преобразователя располагается в камере вместе с эталонным датчиком PRT, а электронная схема преобразователя подключается к зажимам на передней панели калибратора. Источник 24 В обеспечивает питание для измерения тока преобразователя с одновременным измерением температуры в сухоблочном калибраторе. Это позволяет располагать измерительными данными до и после калибровки, которые хранятся в одном автономном калибровочном устройстве.

Все сухоблочные калибраторы допускают два типа процедур для испытаний автоматических термореле — автоматическая и ручная настройка. Автоматическая настройка требует ввода только номинальной температуры реле. Располагая этим значением, устройство выполняет программу калибровки из 3-х циклов и выводит на дисплей итоговый результат по значению температуры мертвой зоны. Если требуется изменить скорость нарастания пилообразного сигнала или выполнить дополнительные циклы калибровки, режим ручной настройки позволяет запрограммировать и выполнять процедуру по усмотрению пользователя. Оба метода характеризуются быстротой и простотой применения и превращают испытание термореле в приятное занятие!

Метрологические характеристики для высокоточных измерений
По сравнению с традиционными измерительными камерами сухоблочные калибраторы отличаются портативностью и высоким быстродействием без снижения шести основных метрологических характеристик, установленных EA: точность, стабильность, аксиальная (вертикальная) однородность, радиальная (между камерами) однородность, нагрузка и гистерезис. Все критерии одинаково значимы для обеспечения высокой точности измерений во всех приложениях по калибровке. Дисплеи сухоблочных калибраторов калибруются с помощью высококачественных сертифицированных датчиков PRT с соответствующей отслеживаемостью. К каждому устройству (версии как с функцией "процесс", так и без нее) прилагается утвержденный NVLAP калибровочный сертификат на соответствие IEC-17025, дублированный надежным анализом неопределенностей, учитывающим градиенты температуры, влияние нагрузки и гистерезиса. Модели 9142 и 9143 характеризуются погрешностью ± 0,2 °C во всем диапазоне, а погрешность модели 9144 изменяется от ± 0,35 °C при 420 °C до ± 0,5 °C при 660 °C. Для каждой калибровки гарантируется коэффициент погрешности испытаний 04:01.

Новые технологии контроля обеспечивают отличные характеристики даже в экстремальных условиях окружающей среды. Стабильность модели 9142 составляет ± 0,01 °C во всем диапазоне, а стабильность среднедиапазонной модели 9143 изменяется от ± 0,02 °C при 33 °C до ± 0,03 °C при 350 °C. Даже при температуре 660 °C стабильность модели 9144 составляет ± 0,05 °C. Но это еще не все! Характеристики теплового блока обеспечивают радиальную однородность (между камерами) не более ± 0,01 °C. Двухзонный контроль калибраторов позволяет достичь аксиальной однородности ± 0,05 °C на высоте 40 мм (1,6 дюйма).

Автоматизация и возможность документирования данных делают каждое устройство готовым решением для калибровки
В результате, мы имеем высокоточный прибор для калибровки с параметрами, готовыми для работы в заводских условиях, сертифицированными метрологическими характеристиками, встроенным двухканальным устройством термометрии и функциями автоматизации— о чем еще можно мечтать? Вдобавок ко всему этому имеется готовое решение для автоматизации калибровки и документирования результатов.

Версии сухоблочных калибраторов с функцией "процесс" снабжены энергонезависимой памятью, которая позволяет документировать результаты до 20 испытаний. Каждому испытанию можно присвоить уникальное буквенно-цифровое имя с возможностью регистрации температуры блока, эталонной температуры, параметров испытуемого устройства, величины погрешности, даты и времени. Результаты каждого испытания можно вывести на переднюю панель калибратора или экспортировать с помощью программы Model 9930 Interface-it, которая включена в комплект поставки. Программа Interface-it позволяет передавать необработанные данные в отчет по калибровке или в файл ASCII.

Управление также просто, как 1-2-3
Сухоблочные калибраторы интуитивно понятны и просты в использовании. Каждое устройство снабжено большим и наглядным ЖК-дисплеем, функциональными клавишами и кнопками для работы с меню. Простым нажатием кнопки "SET PT." можно установить температуру блока. В каждом изделии имеется индикатор стабильности, который в звуковой и визуальной форме подтверждает стабильность сухоблочного калибратора по выбранным пользователем критериям. В каждом устройстве предусмотрены предварительно запрограммированные процедуры калибровки, которые можно вызвать из памяти, а все входные зажимы располагаются на передней панели устройства и легко доступны. Никогда не покупайте устройства для калибровки температуры у компаний, которые являются любителями в метрологии (или даже не слышали это слово). Метрологические камеры Fluke разработаны и изготовлены специалистами, которые поставляли калибровочное оборудование в лаборатории ведущих мировых ученых в этой области. Эти специалисты решают для всего мира, что такое Кельвин! Мы знаем о калибровке температуры несколько больше, чем абсолютное большинство поставщиков сухоблочных калибраторов во всем мире. Да, мы можем соединить кусок металла к нагревателю и датчику температуры. Но лучше сравнивать характеристики наших устройств со скудными данными, которые они публикуют. (И, между прочим, мы гарантируем эти характеристики!).

Характеристики

Характеристики базового блока
Диапазон температуры при 23 °C	9142  от –25 °C до 150 °C (от –13 °F до 302 °F) 9143  от 33 °C до 350 °C (от 91 °F до 662 °F) 9144  от 50 °C до 660 °C (от 122 °F до 1220 °F)
Погрешность	9142  ± 0,2 °C во всем диапазоне 9143  ± 0,2 °C во всем диапазоне 9144  ± 0,35 °C при 50 °C  ± 0,35 °C при 420 °C  ± 0,5 °C при 660 °C
Стабильность	9142  ± 0,01 °C во всем диапазоне 9143  ± 0,02 °C при 33 °C  ± 02 °C при 200 °C  ± 0,03 °C при 350 °C 9144  ± 0,03 °C при 50 °C  ± 0,04 °C при 420 °C  ± 0,05 °C при 660 °C
Аксиальная однородность на 40 мм (1,6 дюйма)	9142  ± 0,05 °C во всем диапазоне 9143  ± 0,04 °C при 33 °C  ± 0,1 °C при 200 °C  ± 0,2 °C при 350 °C 9144  ± 0,05 °C при 50 °C  ± 0,35 °C при 420 °C  ± 0,5 °C при 660 °C
Радиальная однородность	9142  ± 0,01 °C во всем диапазоне 9143  ± 0,01 °C при 33 °C  ± 0,015 °C при 200 °C  ± 0,02 °C при 350 °C 9144  ± 0,02 °C при 50 °C  ± 0,05 °C при 420 °C  ± 0,10 °C при 660 °C
Влияние нагрузки (с эталонным зондом 6,35 мм и тремя датчиками 6,35 мм)	9142  ± 0,006 °C во всем диапазоне 9143  ± 0,015 °C во всем диапазоне 9144  ± 0,015 °C при 50 °C  ± 0,025 °C при 420 °C  ± 0,035 °C при 660 °C
Гистерезис	9142  0,025 9143  0,03 9144  0,1
Условия эксплуатации	От 0 °C до 50 °C, относительная влажность от 0 % до 90 % (без конденсации)
Условия окружающей среды (для всех характеристик, кроме диапазона температуры)	От 13° C до 33° C
Глубина погружения (камеры)	150 мм
Внешний диаметр вставки	9142  30 мм 9143  25,3 мм 9144  24,4 мм
Время нагревания	9142  16 мин.: от 23 °C до 140 °C  23 мин.: от 23 °C до 150 °C  25 мин.: от –25 °C до 150 °C 9143  5 мин.: от 33 °C до 350 °C 9144  15 мин.: от 50 °C до 660 °C
Время охлаждения	9142  15 мин.: от 23 °C до –25 °C  25 мин.: от 150 °C до –23 °C 9143  32 мин.: от 350 °C до 33 °C  14 мин.: от 350 °C до 100 °C 9144  35 мин.: от 660 °C до 50 °C  25 мин.: от 660 °C до 100 °C
Разрешение	0,01°
Дисплей	ЖК-дисплей; °C или °F выбирается пользователем
Размеры (В x Ш x Г)	290 мм x 185 мм x 295 мм (11,4 x 7,3 x 11,6 дюйма)
Вес	9142  8,16 кг 9143  7,3 кг 9144  7,7 кг
Параметры питания	9142  От 100 В до 115 В (± 10 %) 50/60 Гц, 635 Вт 230 В (± 10 %) 50/60 Гц, 575 Вт 9143 9144  От 100 В до 115 В (± 10 %) 50/60 Гц, 1400 Вт 230 В (± 10 %) 50/60 Гц, 1800 Вт
Интерфейс для работы с компьютером	RS-232 и 9930 Interface-it с программой управления в комплекте

-P Характеристики
Точность встроенного устройства считывания эталонной температуры (4-проводной эталонный щуп)†	± 0,010 °C при -25 °C ± 0,015 °C при 0 °C ± 0,020 °C при 50 °C ± 0,025 °C при 150 °C ± 0,030 °C при 200 °C ± 0,040 °C при 350 °C ± 0,050 °C при 420 °C ± 0,070 °C при 660 °C
Диапазон сопротивления эталона	От 0 Ом до 400 Ом
Точность сопротивления эталона‡	От 0 Ом до 42 Ом: ±0,0025 Ом От 42 Ом до 400 Ом: ±60 ppm показания
Характеристики эталона	ITS-90, CVD, IEC-751, Сопротивление
Средство измерения эталона	4-проводная схема
Соединение щупа с эталоном	6-контактный разъем DIN по технологии компании Infocon
Точность встроенного устройства считывания температуры датчика RTD	NI-120: ± 0,015 °C при 0 °C  PT-100 (385): ± 0,02 °C при 0 °C  PT-100 (3926): ± 0,02 °C при 0 °C  PT-100 (JIS): ± 0,02 °C при 0 °C
Диапазон сопротивления датчика RTD	От 0 Ом до 400 Ом
Точность сопротивления датчика RTD‡	От 0 Ом до 25 Ом: ±0,002 Ом  От 25 Ом до 400 Ом: ±80 ppm показания
Характеристики датчика RTD	PT-100 (385),(JIS),(3926), NI-120, Сопротивление
Средства измерения датчика RTD	4-проводная схема RTD (2-,3-проводные схемы RTD образуются только перемычками)
Соединение датчика RTD	4-контактный вход
Точность встроенного устройства считывания температуры датчика TC	Тип J: ± 0,7 °C при 660 °C Тип K: ± 0,8 °C при 660 °C Тип T: ± 0,8 °C при 400 °C Тип E: ± 0,7 °C при 660 °C Тип R: ± 1,4 °C при 660 °C Тип S: ± 1,5 °C при 660 °C Тип M: ± 1,4 °C при 660 °C Тип L: ± 0,7 °C при 660 °C Тип U: ± 0,75 °C при 600 °C Тип N: ± 0,9 °C при 660 °C Тип C: ± 1,1 °C при 660 °C
Диапазон малых напряжений датчика TC	От –10 мВ до 75 мВ
Точность напряжения	0,025% показания + 0,01 мВ
Точность внутренней компенсации холодного спая	± 0,35 °C (при температуре окружающей среды от 13 °C до 33 °C)
Соединение датчика TC	Малогабаритные разъемы
Точность встроенного устройства считывания датчиков мА	0,02% показания + 2 мВ
Диапазон датчика мА	Калибровка 4-22 мА, спецификация 4-24 мА
Соединение датчика мА	2-контактный вход
Функция питания контура	Источник питания 24 В постоянного тока
Температурный коэффициент встроенного электронного блока (от 0 °C до 13 °C, от 33 °C до 50 °C)	± 0,005 % полной шкалы на 1 °C

† Диапазон температуры может ограничиваться эталонным датчиком, соединенным с устройством считывания. Точность встроенного устройства считывания эталонной температуры не учитывает точность датчика. Не учитываются погрешность датчика и характеристические ошибки.

‡ Характеристики точности измерения относятся ко всему рабочему диапазону и предполагают 4-проводную схему соединения для датчиков PRT. В случае 3-проводной схемы соединения датчика RTD необходимо добавить 0,05 Ом к значению точности измерения, плюс максимально возможную разность между сопротивлениями измерительных проводов.
