Промышленный тепловизор Fluke Ti32
Передовой тепловизор высокого разрешения по уникальной цене.
Тепловизор Ti32 создан для профессионалов и может использоваться практически для любых целей: от поиска конкретных неисправностей до обнаружения во время планового технического обслуживания потенциального выхода деталей из строя. Благодаря высочайшему качеству изображения, дополнительным объективам, быстросменным аккумуляторным батареям, интуитивно понятному интерфейсу управления и повышенной прочности тепловизор Ti32 является идеальным инструментом для инженеров, находящихся на переднем краю, работа которых требует высокой мобильности.
Только для серии Fluke P3 — уникальная возможность использования сменной оптики при термографии
Взаимозаменяемые широкоугольный и совместимый с IR-Fusion телеобъективы удовлетворят любые потребности при решении ваших задач. Представляем примеры изображений, полученных при съемке тепловизором Fluke 32 с расстояния 10 метров (дистанция съемки измерена цифровым дальномером Fluke 411)
 |  |  |
Изображение с использованием стандартного объектива
| Изображение с использованием телеобъектива FLK-LENS/TELE1
| Изображение с использованием широкоугольного объектива FLK-LENS/WIDE1 |
Калькулятор для вычисления поля зрения тепловизора
Тепловизор Ti32 — высочайшее качество изображения
Благодаря приемнику излучения с разрешением 320x240 тепловизоры серии Fluke Ti32 обеспечивает высокую четкость изображений, необходимую для выявления неисправностей. Сравните изображение, полученное с помощью тепловизора с матрицей 160x120, с высококачественным изображением, полученным с помощью тепловизора Fluke Ti32:
Изображения
Функции
Высочайшее качество изображения
- Благодаря приемнику излучения с разрешением 320x240 обеспечивает высокую четкость изображений, необходимую для выявления неисправностей.
- Возможность выявления малейших отклонений температуры, являющихся признаками возможной неисправности, за счет превосходной тепловой чувствительности (NETD).
- Автоматическое выравнивание (коррекция параллакса) визуального и инфракрасного изображений при помощи запатентованной технологии Fluke IR-Fusion®
- Для увеличения универсальности прибора и для выполнения специальных работ в наличии имеются дополнительные телеобъективы и широкоугольные объективы. (легкая установка в рабочих условиях)
Простые в использовании
- Сменные аккумуляторные батареи обеспечивают максимальную гибкость использования, независимо от того, где вам придется работать.
- Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками — навигация простым нажатием кнопки.
- Нет необходимости носить с собой блокнот и ручку — записывайте голосовые сообщения в тепловизор. Голосовые комментарии можно записывать для каждого снятого изображения. Голосовые комментарии сохраняются вместе с изображениями для обращения к ним в будущем.
- Возможность фокусировки при съемке одной рукой, коррекция коэффициента излучения, коррекция пропускания атмосферы позволяют повысить точность измерений в большинстве случаев.
- Наручный ремешок, регулируемый для правой или левой руки.
- В комплекте содержится все необходимое для нормальной эксплуатации.
Прочные
- Оптимальная конструкция для использования в тяжелых рабочих условиях.
- Разработан и проверен на ударопрочность при падении с высоты 2 м для полного спокойствия пользователя - Когда вы последний раз роняли инструмент?
- Защищен от воздействия пыли и воды — протестирован на степень защиты IP54.
Спецификации
| Технические характеристики |
| Температура |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от -20 °C до +600 °C (от -4 °F до +1112 °F) |
| Погрешность измерения температуры |
± 2 °C или 2 % (при номинальной температуре 25°C, выбирается большее значение) |
| Экранная подстройка коэффициента излучения |
Да |
| Экранная компенсация фоновой температуры |
Да |
| Экранная подстройка пропускания |
Да |
|
| Качество изображений |
| Тип приемника излучения |
Матрица 320 x 240 в фокальной плоскости, неохлаждаемый микроболометр |
| Тепловая чувствительность (NETD) |
? 0,045 °C (45 мК) |
| всего пикселей |
76.800 |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Фотокамера видимого диапазона |
Для промышленного применения, 2,0 мегапиксела |
| Минимальное расстояние фокусировки |
46 см. (приблизительно 18 дюймов) |
Стандартный тип инфракрасных объективов |
Поле зрения : 23 ° x 17 °
Пространственная разрешающая способность (IFOV) : 1,25 мрад
Минимальное фокусное расстояние: 15 см (приблизительно 6 дюймов) |
Инфракрасные телеобъективы, по отдельному заказу |
Поле зрения : 11,5 ° x 8,7 °
Пространственная разрешающая способность (IFOV) : 0,63 мрад
Минимальное фокусное расстояние: 45 см (приблизительно 18 дюймов) |
Широкоугольные инфракрасные объективы, по отдельному заказу |
Поле зрения : 46 ° x 34 °
Пространственная разрешающая способность (IFOV) : 2,50 мрад
Минимальное фокусное расстояние: 7,5 см (приблизительно 3 дюйма) |
| Механизм фокусировки |
Ручной, при помощи одной руки, с использованием функции Smart Focus |
|
| Представление изображений |
| Цветовые палитры |
Стандартные: "горячий металл", сине-красная, высоко контрастная, желтая, желтая инвертированная, нагретый металл, серая, серая инвертированная
Ultra Contrast™ : "горячий металл" Ultra, сине-красная Ultra, высококонтрастная Ultra, желтая Ultra, желтая инвертированная Ultra, нагретый металл Ultra, серая Ultra, серая инвертированная Ultra |
| Уровень и диапазон |
Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Быстрое автоматическое переключение между ручным и автоматическим режимом |
Да |
| Быстрая автоматическая смена масштаба в ручном режиме |
Да |
| Минимальный диапазон (в ручном режиме) |
2,5 °C |
| Минимальный диапазон (в автоматическом режиме) |
5 °C |
|
| Сведения о технологии IR-Fusion® |
| Автоматическое выравнивание (с коррекцией параллакса) смешения визуального и инфракрасного изображений |
Да |
| Режим Picture-In-Picture (PIP - Кадр в кадре) |
Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Полноэкранное инфракрасное изображение |
Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Цветовая индикация аномалий (аномалий температуры) |
Сигнализация при высокой температуре (выбираемая пользователем) |
| Голосовая аннотация |
Максимальное время записи на одно изображение - 60 секунд, возможно воспроизведение записи на тепловизоре |
|
| Съемка изображений и хранение данных |
|
Прибор Ti32 позволяет настроить палитру, смешивание, шкалу, режим IR-Fusion®, коэффициент излучения, компенсацию температуры фона и коррекцию пропускания на полученном изображении перед его сохранением. |
| Механизм съемки, просмотра и сохранения изображений |
Возможность съемки, просмотра и сохранения изображений одной рукой |
| Носитель |
Карта памяти SD Memory Card (Карта памяти емкостью2 Гб вмещает не менее 1200 полных радиометрических инфракрасных изображений (.is2) и связанных визуальных изображений, звуковые аннотации длиной 60 секунд для каждого изображения или 3000 обычных растровых (.bmp) изображений, или 3000 изображений в формате (.jpeg); данные с карты можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов |
Нерадиометрические (.bmp или .jpeg) или полностью радиометрические (.is2)
Для анализа нерадиометрических (.bmp или .jpeg) файлов не требуется специальной программы |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® |
JPEG, JPG, JPE, JFIF, BMP, GIF, DIB, PNG, TIF и TIFF |
| Просмотр содержимого памяти |
Выбор навигации в виде миниатюрного представления и просмотра изображений |
|
| Голосовые комментарии (запись) |
|
| Общие характеристики |
| Рабочая температура |
|
от -10 °C до +50 °C (от 14 °F до 122 °F) |
|
| Температура хранения |
|
от -20 °C до +50 °C без аккумулятора |
|
| Относительная влажность |
|
от 10 % до 95 % без конденсации |
|
| Дисплей |
|
Цветной ЖК-дисплей VGA (640x480) размером 9,1 см (3,7 дюйма) ландшафтной ориентации с подсветкой и прозрачной защитной крышкой |
|
| Органы управления и настройки |
|
Температурная шкала (°C/°F), выбираемая пользователем |
|
Выбор языка |
|
Установка даты/времени |
|
Выбор коэффициента излучения |
|
Компенсация температуры фона |
|
Коррекция пропускания |
|
Индикация горячих или холодных точек, а также центральной точки на изображении по выбору пользователя (другие пользовательские метки и формы в ПО SmartView®) |
|
Сигнализация по максимальному значению температуры |
|
Подсветка с регулируемой яркостью: "Полная яркость" или "Автоматическая регулировка" |
|
Возможность настройки информационного дисплея |
|
| Программное обеспечение |
|
SmartView® для полного анализа данных и составления отчетов входит в комплект поставки |
|
| Батареи |
|
Две литиево-ионные быстросменные батареи с пятисегментным светодиодным индикатором, отображающим уровень заряда |
|
| Время работы батареи |
|
Время безостановочной работы одного комплекта батарей составляет более 4 часов (при 50% яркости ЖК-дисплея) |
|
| Время зарядки батарей |
|
Полная зарядка - 2,5 часа |
|
| Зарядка батарей выполняется от сети переменного тока |
|
Двухсекционное зарядное устройство для батарей (от 110 до 220 В перем. тока, 50/60 Гц) (входит в комплект поставки), или зарядка батарей непосредственно в тепловизоре. В комплект входит набор сетевых переходников. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В). |
|
| Питание от сети |
|
Прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников. |
|
| Функции энергосбережения |
|
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
|
| Стандарты безопасности |
|
IEC 61010-1: без категории, степень загрязнения 2 |
|
| Электромагнитная совместимость |
|
Отвечает всем требованиям EN61326-1:2006 |
|
| Маркировка "C Tick" |
|
| US FCC |
|
CFR 47, часть 15, класс В |
|
| Вибрация |
|
0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
|
| Ударопрочность: |
|
| Тест на падение |
|
2 м (6,5 фута) со стандартным объективом |
|
| Размеры (В x Ш x Д) |
|
27,7 x 12,2 x 17,0 см (10,9 x 4,8 x 6,7 дюйма) |
|
| Масса (с батареей) |
|
| Класс защиты корпуса |
|
Класс защиты IP54 (ограниченная защита от проникновения пыли и защита водяных брызг с любого направления) |
|
| Гарантия |
|
| Рекомендуемый интервал калибровки |
|
Два года (при нормальной эксплуатации и нормальном износе) |
|
| Поддерживаемые языки |
|
Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий |
|
Примеры получаемых изображений
 |
 |
 |
| Подсветка монитора нагревает его по краям больше. Снимок получен тепловизором Fluke Ti32 |
Локальный снимок материнской платы. Снимок получен тепловизором Fluke Ti32 |
На фото выделяется чип микросхемы, основная активная часть, на переферии нет активных элементов и температура ниже. Снимок получен тепловизором Fluke Ti32 |
 |
 |
 |

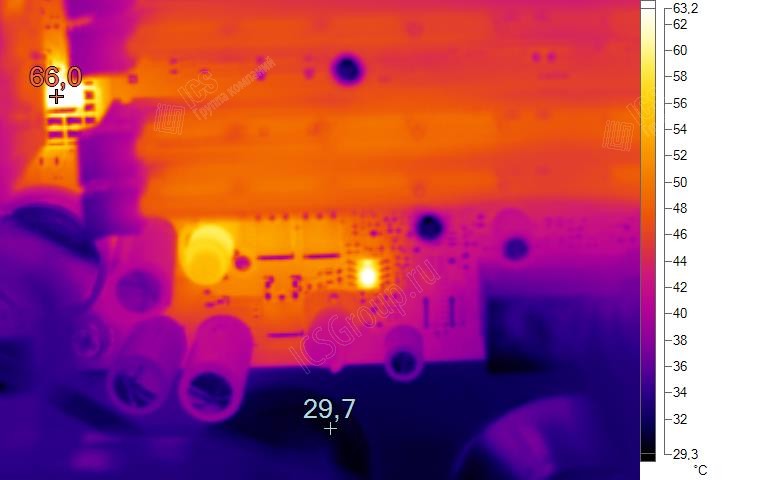

| Виден нагрев фильтрующего дроселя. Снимок получен тепловизором Fluke Ti32 |
Активная микросхема. Снимок получен тепловизором Fluke Ti32 |
Чувствительности тепловизора хватает для определения металло конструкции за гипсокартонной обшивкой. Снимок получен тепловизором Fluke Ti32 |
Руководство пользователя
Введение
Тепловизоры Fluke Ti32, TiR32, Ti29, TiR29, Ti27 и TiR27 Thermal Imagers
(дальше "Тепловизор") представляют собой переносные устройства,
используемые для планово-предупредительного обслуживания, поиска и
устранения неисправностей оборудования, проверки качества ремонта,
строительного контроля, восстановительных и рекультивационных работ,
контроля энергопотребления и для целей строительства с учетом
климатических особенностей района и розы ветров. Приборы Ti32, Ti29 и
Ti27 оптимизированы для обслуживания промышленного и коммерческого
оборудования, а приборы TiR32, TiR29 и TiR27 – для строительного
контроля и диагностики зданий.
Диапазон измерения температуры составляет от -20 °C до +600 °C для
приборов Ti32, Ti29 и Ti27 и от -20 °C до +150 °C для приборов TiR32,
TiR29 и TiR27. Тепловое изображение может формироваться при помощи
любой из ряда цветовых палитр, стандартных или Ultra Contrast™
Видео демонстрации
 |  |  |
| Посмотреть демонстрацию работы каналов прозрачности IR-Fusion® Industrial Flash(откроется в новом окне) | Посмотреть демонстрацию работы каналов прозрачности IR-Fusion® Building Flash (откроется в новом окне) | Виртуальное демо программного обеспечения Fluke SmartView полная версия которого поставляется со всеми тепловизорами Fluke бесплатно |
Поверка тепловизора Fluke
Поверка тепловизора Fluke
Поверка тепловизоров Fluke осуществляется для определения погрешностей измерения температуры, соответствия классу точности и пригодности тепловизора к применению. Поверка производится организациями метрологической службы, получившими аккредитацию, при помощи эталонов и образцовых средств измерений.
Фактически поверка тепловизора является одной из форм государственного метрологического контроля и надзора для обеспечения единства измерений.
Пример: 12 градусов цельсия измеренная тепловизором может отличаться от 12 градусов измеренных мультиметром Fluke 117 только на приведённую производителем погрешность измерения.
Погрешность условно делит все устройства, что либо измеряющие, на (в порядке возрастания точности):
- показометры
- средства измерения (СИ)
- образцовые/прецизионные средства измерений (калибраторы и эталоны)
Показометр – индикатор, прибором не является. Его использование возможно в условиях когда точность и достоверность не требуется, например при измерении целостности проводника, точность измерения сопротивления не принимается во внимание.
Показометр может стать средством измерения (СИ) пройдя испытания с целью утверждения типа. До этого момента для определения параметров показометра проводят его калибровку. Калибровка — это совокупность операций, определяющих соотношение между значениями величин измеренных калибруемым измерительным прибором, и эталонным СИ. Калибровка проводится для того, чтобы определить действительные метрологические характеристики конкретного измерительного прибора.
На средства измерения разрабатывается методология проведения поверочных работ, проводятся испытания, в результате которых он получает (либо не получает) сертификат и включается в государственный реестр средств измерений. Средство измерения применяются для практических измерений при научных исследованиях, в производстве, контроле, т.д. и обладает нормированными метрологическими свойствами заявленными производителем в Описании типа СИ. Результаты измерений полученные с помощью поверенного прибора, являются официальными, и могут использоваться как доказательство чего либо (государственный надзор, суды, оф. запросы государственных органов и т.п.)
Калибраторы - высокоточные СИ.
В соответствии с Федеральным Законом «Об обеспечении единства измерений» метрологическая деятельность поделена на две сферы:
- сферу государственного регулирования
- сферу добровольной метрологической деятельности
В сфере государственного регулирования к применению допускаются средства измерений утвержденного типа, прошедшие поверку и имеющие действующее свидетельство в соответствии с положениями Федерального закона. На предприятиях не попадающих под СГР допускается применение не внесённые в Госреестр СИ.
- поверка бывает:
- первичной, может быть проведена, только при наличии действующего сертификата соответствия. При его отсутствии осуществляется калибровка - проверка соответствия инструмента заявленным производителем характеристикам (погрешности, диапазоны и т.д.)
- периодической, проводится повторно - продлевается уже имеющееся свидетельство, наличие действующего сертификата не обязательно.
- внеочередная, после ремонта и т.д.
- инспекционная, при осуществлении государственного метрологического надзора.
По прохождении поверки тепловизор получает свидетельство (обязательно), и акт испытаний (не обязательно, это рабочий документ и поверитель имеет право его не дать). Если по результатам поверки тепловизор Fluke признан непригодным к применению, выписывается «Извещение о непригодности» или делается соответствующая запись в технической документации.
Место поверки любых средств измерений пользователь выбирает свободно, исходя их экономических факторов и возможности транспортировки поверяемых средств измерений и эталонов. Главное аккредитация лаборатории на тепловые испытания.
При калибровке тепловизоров аккредитованная организация проводит все те же действия что и при поверке, однако выдаётся калибровочное свидетельство. Калибровку делают для уверенности в том, что измеренные величины соответствуют действительности Фактически для личной уверенности.
И поверка и калибровка являются периодическими мероприятиями. Межповерочный интервал, определяется в описании тиса СИ. Для все приборов Fluke Industrial, и тепловизоров в том числе это один год.
Для первичной поверки приборов в Москве требуется от 1 до 20 рабочих дней. Среднее значение для измерителей температуры 10-15 дней. В то время 2-3 дня для измерителей электрических параметров: мультиметров, токовых клещей, измерителей сопротивления изоляции, измерителей сопротивления заземления, анализаторов качества электроэнергии, калибраторов токовой петли, портативных осциллографов, тестеров электрических установок и др. измерительных приборов Fluke. Для измерителей не электрических величин: тепловизоров, термометров, приборов для систем вентиляции, дальномеров, пирометров, виброметров (анализаторов вибраций в т.ч.), калибраторов датчиков давления срок может варьироваться от 1 до 20 дней.
Проверить сертифицирован ли выбранный вами прибор Fluke, можно в открытом реестре сведений об утвержденных типах средств измерений на сайте Федерального информационного фонда по обеспечению единства измерений.
Помните! Использование неподходящих приборов или методик выполнения измерений ведет к нарушению технологических процессов, потерям энергетических ресурсов, аварийным ситуациям, браку и др.
Информация для заказа
Модели
| Код | Название |
|---|
 | 3405726 | Fluke Ti32 В комплект поставки промышленного коммерческого тепловизора
входит:
Тепловизор со стандартным инфракрасным объективом
Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
Две прочные литий-ионные быстросменные батареи
Карта памяти SD
Универсальное USB-устройство для чтения карт памяти, предназначенное для переноса изображений на компьютер
Программное обеспечение SmartView® с бесплатными обновлениями в течение всего срока службы изделия
Прочный жесткий футляр для переноски
Мягкий футляр для транспортировки
Регулируемый наручный ремешок
Печатная копия руководства по эксплуатации
Гарантийный документ |
