У вас в новостях и в оповещениях от Fluke Networks прошла информация о приборах Versiv. Читаю про «модульную», «мощную платформу», про «инновации программного обеспечения, тестирующего скорость, время и точность и упрощающего настройку тестирования», но смысл ускользает. Даже с названиями непонятно: есть Versiv, есть DSX-5000 – это одно и то же или я что-то недопонимаю? Не могли бы вы вкратце ответить, в чем принципиальные отличия нового прибора от DTX и чем Versiv/DSX или как-он-там-правильно-называется лучше (если он лучше, конечно :).
Давайте начнем с названий. Versiv – собирательное название всего семейства приборов, использующих общее шасси. Под шасси понимается базовая конструкция – основной корпус прибора с сенсорным дисплеем, интерфейсом управления, аккумуляторной батареей и гнездом, в которое можно подключать различные модули. Кроме того, есть еще удаленный корпус прибора, не имеющий дисплея, но оснащенный светодиодной индикацией. Это тоже шасси, в него также можно устанавливать модули разного типа. Выглядят эти шасси так:
Компания Fluke Networks за годы работы создала большее количество различных сертификационных приборов и семейств, и шасси у них были разные. Так, популярное семейство DTX, в которое входят собственно приборы DTX Main и DTX Remote, комплектуется адаптерами для тестирования медных сред; отдельно к ним предлагаются адаптеры для тестирования оптики. Существует версия DTX-CLT CertiFiber для сертификации только волоконной оптики. Отдельно можно приобрести и насадку-рефлектометр DTX-OTDR, устанавливаемую на основной модуль прибора DTX. Семейству DTX предшествовали модели сертификационных приборов DSP, OmniScanner, чисто оптические приборы CertiFiber. Отдельно предлагались мощные рефлектометры OptiFiber и OptiFiber Pro. Все эти устройства предназначены для проверки качества среды передачи, когда к ней еще не подключено активное оборудование. Кроме того, предлагаются приборы-анализаторы, которые оценивают работу сети как совокупности активных устройств и пассивной кабельной системы или беспроводной среды передачи. У каждого такого семейства собственный модельный ряд аксессуаров, и, пожалуй, единственное, что их роднит – использование единого программного обеспечения LinkWare для скачки результатов на компьютер и подготовки отчетов.
Семейство Versiv создано по принципу максимальной интеграции функций. В одно и то же шасси с сенсорным управлением по желанию пользователя можно устанавливать разные модули:
Общность шасси удешевляет стоимость каждой функции тестирования. Если раньше нужно было приобретать отдельно сертификационный прибор DTX, рефлектометр и сетевой анализатор, каждый со своим корпусом, экраном, аккумулятором, аксессуарами, то теперь под различные задачи можно использовать одно и то же шасси, устанавливая в него различные модули. Кроме того, если раньше оптические насадки были строго отдельными – одни для многомодового кабеля, другие для одномодового, то теперь есть возможность выбора:
Чтобы упорядочить представления о новом семействе и облегчить выбор, мы подготовили иллюстрации по основным вариантам модулей и комплектаций.
В комплекте два корпуса прибора – основной Main и удаленный Remote. С лицевой стороны они выглядят так, как показано на иллюстрации выше. Гнездо для установки модулей расположено в тыльной части прибора:
В комплекте два модуля для тестирования медных сред (CU = cuprum, название меди по-латыни). Они одинаковые и позволяют тестировать все существующие категории и классы витой пары, важно лишь использовать соответствующие адаптеры постоянной линии или канала (в комплекте поставляются адаптеры категории 6A под интерфейс RJ-45, дополнительно можно заказать адаптеры под интерфейс TERA для категорий 7/7A).
Потолок частот при тестировании медных сред – 1200 МГц (у старшей модели DTX, прибора DTX-1800, диапазон частот доходил до 900 МГц).
Сокращение OLTS расшифровывается как Optical Loss Test Set – комплект для измерения оптических потерь. Именно такой подход применяется для сертификационного тестирования волоконной оптики: в основной и удаленный корпуса прибора устанавливаются одинаковые модули CertiFiber Pro, в каждом из них есть источник излучения и измерительный порт. Измерения проводятся одновременно по двум волокнам. Так выглядит прибор с установленным оптическим модулем:
В зависимости от потребностей заказчик может выбрать модули для тестирования только многомодовой оптики, только одномодовой, либо универсальные модули, позволяющие тестировать и многомод, и одномод.
Понятно, что дешевле приобрести комплект универсальных модулей, чем покупать по отдельности комплект для многомода и комплект для одномода.

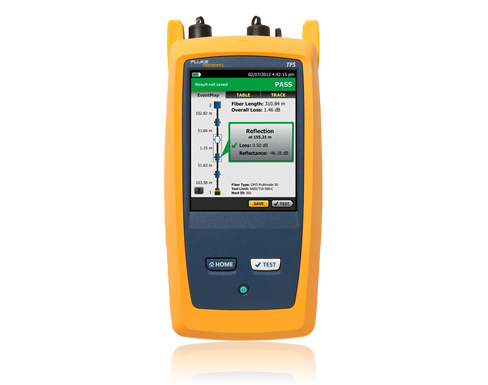

Сокращение OTDR расшифровывается как Optical Time Domain Reflectometer – рефлектометр во временной области. Для рефлектометрических исследований нужен только один модуль, без ответной части, поэтому модуль OptiFiber Pro устанавливается только в основной корпус шасси Versiv. Прибор с установленным рефлектометром выглядит так:
Можно приобрести три типа рефлектометрических модулей:
Как и в случае с модулями для сертификационного тестирования, дешевле приобрести универсальный рефлектометрический модуль, чем покупать один рефлектометр для многомода и второй для одномода.
Упомянутые до сего момента модули были предназначены для тестирования строго самой среды передачи, без подключенного к ней активного оборудования. В отличие от них, модуль OneTouch AT Network Assistant используется в уже работающих сетях. Его задача – выдавать сетевому инженеру или системному администратору важную информацию о работе медной, волоконно-оптической и даже беспроводной сети. Так выглядит шасси Versiv с установленным модулем OneTouch AT Network Assistant. Разъемы для подключения медного патч-шнура, оптической перемычки или беспроводной антенны выведены в верхнюю часть модуля.
Варианты комплектации могут быть разными, в зависимости от того, какие именно среды передачи вы предполагаете тестировать, однако в любом случае задействуется только основной корпус шасси с установленным в него модулем.
Последовательность покупки шасси и модулей может быть разной, варианты комплектаций многочисленны и разнообразны. Правильнее всего сначала составить список из модулей и опций, которые вам нужны, а затем подобрать какой-то комплект в качестве базового и набрать дополнений к нему. В конфигурировании заказа и подсчетах цены вам всегда помогут наши менеджеры по продажам.
