Количество позиций и контактов в модульных вилках может быть разным в зависимости от их типа и назначения. Для передачи данных всегда должны использоваться 8-позиционные 8-контакные модульные вилки. Для них обычно используется обозначение 8P8C – 8 Positions, 8 Contacts – или похожее. Все показанные ниже вилки относятся к такому типу и могут применяться для приложений передачи данных, включая цифровую телефонию.
Неэкранированная и экранированная 8-позиционные 8-контактные модульные вилки

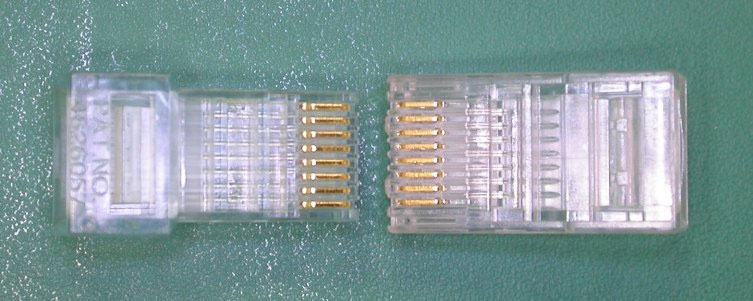

Фирменная универсальная вилка Siemon UP-2468 (8 позиций, 8 контактов) и обычная вилка (8 позиций, 8 контактов)
Про использование универсальных 8-позиционных вилок, которые можно подключать как к компьютерам, так и к телефонам, рассказано в ответе на вопрос «Можно ли к 8-позиционному модульному гнезду подключать телефонную вилку?»
Неважно, что для 10- или 100-мегабитного Ethernet из четырех пар реально используется только две. Монтироваться кабельная система все равно должна на основе 4-парного кабеля, и все 4 пары должны быть заделаны на одном порту. Только такая конфигурация поддержит работу гигабитных приложений, и именно ее требуют использовать современные телекоммуникационные стандарты на СКС и сети передачи данных. 8-позиционные 8-контактные модульные вилки для таких систем называют RJ-45. Такое обозначение неверно, но используется повсеместно. Про истоки такого названия можно прочитать в ответе на вопрос «Как их правильно называть: вилки, коннекторы, разъемы, RJ-45, «джеки»?
Для аналоговой телефонии могут использоваться 6-позиционные модульные вилки с количеством контактов 2, 4 или 6
Вилки для аналоговой телефонии: 6P2C, 6P4C и 6P6C
Разные производители могут использовать другие обозначения для своих вилок, отображая в них количества позиций и контактов, например P-6-4, P-6-6, P-8-8. Наличие экрана в экранированных вилках может обозначаться буквой S – например, PS-8-8. К сожалению, однозначного и четко закрепленного соответствия между количеством позиций/контактов и обозначениями RJ6/7, RJ11/12 и т.п. нет, поэтому всегда внимательно читайте описание вилок в каталогах и на сайтах и смотрите схемы и иллюстрации.
Совет: прежде чем подключать телефонную вилку к 8-позиционному модульному гнезду, проверьте, предусмотрены ли в ней боковые пазы. Почему это обязательно нужно делать, рассказано в ответе на вопрос «Можно ли к 8-позиционному модульному гнезду подключать телефонную вилку?»
Также существуют 10-позиционные вилки и соответствующие им 10-позиционные гнезда, но встречаются они нечасто. Такие коннекторы иногда называют RJ50, и это еще один пример неправильного обозначения в стиле «RJ-». 10-позиционные вилки и парные им 10-позиционные гнезда разрабатывались не для структурированных кабельных систем, а для специфических приложений – например, для подключения управляющих кабелей к ИБП, для промышленных систем и других нетиповых, немассовых решений. Применять такие вилки в структурированных кабельных системах нельзя, в стандартах на СКС они не упоминаются в списке признаваемых интерфейсов.

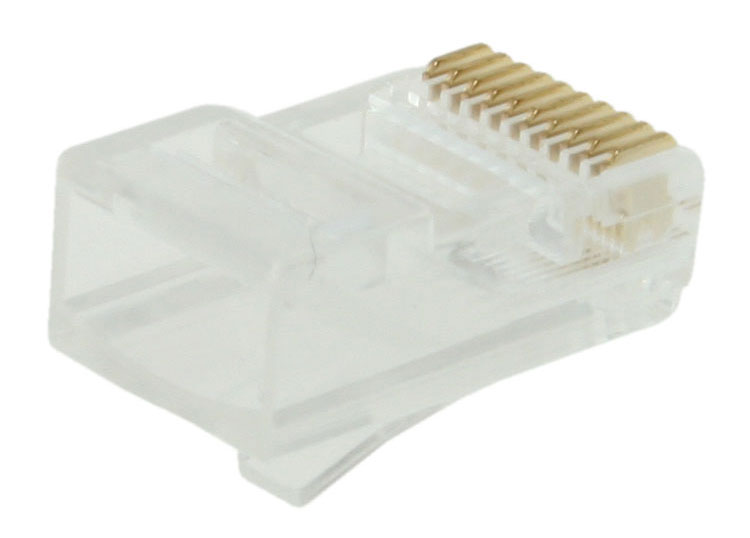

10-позиционная 10-контактная модульная вилка
Такие коннекторы иногда специально оснащают ключом, чтобы их при всем желании нельзя было подключить к несоответствующему порту. Обжимные матрицы в обжимных инструментах для 10-позиционных вилок тоже должны быть специальными. Интерфейс 10P10C не совместим с интерфейсом 8P8C, хотя внешне изделия выглядят очень похожими.
4-позиционные модульные вилки используются в витых шнурах, подключающих обычную телефонную трубку к аналоговому или цифровому телефонному аппарату
Количество используемых контактов может быть 2 или 4.

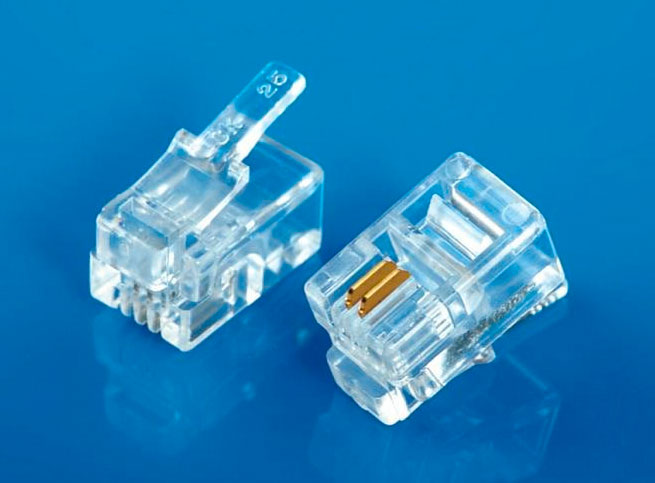

4-позиционная 2-контактная модульная вилка
Такие вилки иногда называют RJ6-RJ7, в русскоязычных источниках иногда мелькает непонятно откуда появившееся обозначение RJ9, но, строго говоря, применять к ним обозначение Registered Jack вообще нельзя, поскольку оно описывает интерфейсы подключения оборудования к кабельной системе или сети, а в нашем случае речь идет о разъеме, используемом внутри самого оборудования (телефонного аппарата) для соединения его частей между собой. Витые шнуры для телефонов обычно покупают готовыми, чтобы заменить изношенный от времени штатный шнур, или установить более длинный шнур, если исходное изделие имеет недостаточную длину. Но, в принципе, на рынке можно найти вилки 4P2C/4P4C и соответствующие матрицы к обжимным инструментам для их полевой заделки. Хотя, надо признать, не все производители и не для всех моделей обжимных инструментов выпускают такие матрицы.
