Если установленная кабельная система имеет категорию 6 или выше – ответ однозначный: нужно покупать готовые шнуры, причем желательно фирменного изготовителя, хорошо себя зарекомендовавшего на рынке телекоммуникаций.
Те шнуры, что можно заделать в полевых условиях при помощи обычных обжимных вилок, не будут иметь гарантированных характеристик, достаточных для поддержки даже 1-гигабитного Ethernet, не говоря уже о мультигигабитных приложениях. А те шнуры, которые вы сможете качественно изготовить при помощи вилок, конструкция которых основана на врезных контактах IDC и использует тот же принцип, что и модули на рабочих местах (см. финальную часть ответа на вопрос «Для каких категорий можно использовать вилки RJ-45»?), обойдутся вам существенно дороже, чем покупные готовые фирменные шнуры.
Если у вас система категории 6A или тем более категории 8 (8.1) для центров обработки данных, то шнуры обязательно должны быть фирменные заводские, причем настоятельно рекомендуется брать изделия того же изготовителя, что и сама структурированная кабельная система. У большинства брендов в такие вилки встроена печатная плата PCB, обеспечивающая настолько высокие характеристики, что их принципиально невозможно добиться с использованием обычных обжимных вилок и инструментов, даже если специалист, выполняющий обжим, очень добросовестен и старателен. Проводники пар в шнурах самых высоких категорий либо развариваются на печатные платы PCB лазерной сваркой, либо распаиваются на них высокоточной пайкой. Такие процессы можно реализовать только в условиях высокотехнологичного автоматизированного производства. Ручная сборка в принципе не может обеспечить нужное качество и параметры таких изделий.

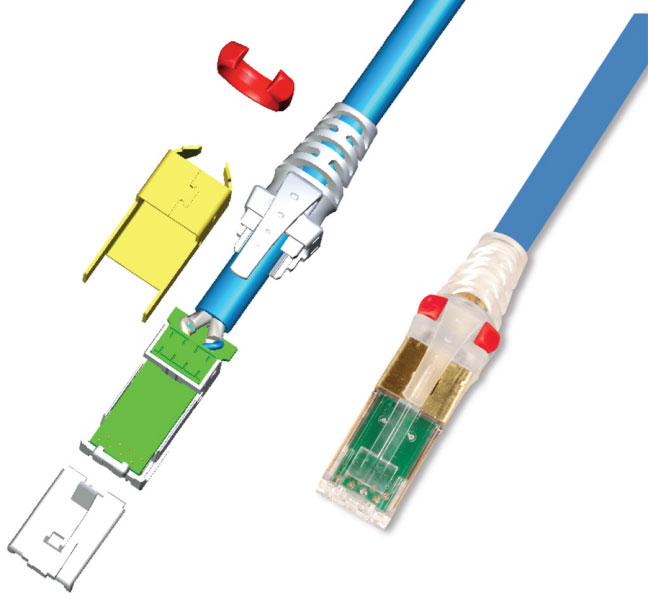

Строение коммутационного шнура Siemon для систем Z-MAX. В конструкции вилки используется печатная плата PCB, к которой лазерной сваркой крепятся 2 пары проводников сверху и 2 пары снизу
Для подключения активного оборудования с плотным расположением портов (такие решения часто применяются в центрах обработки данных) многие изготовители предлагают патч-шнуры уменьшенного сечения для категорий 6, 6A и выше. Внешний диаметр кабеля, из которого они изготовлены, может составлять 3.5-4.5 мм вместо обычных 5.5-6.5 мм. Уменьшение диаметра достигается за счет использования в шнурах жил меньшего сечения – калибра не 24 AWG, а 26, 28 или даже 30 AWG.

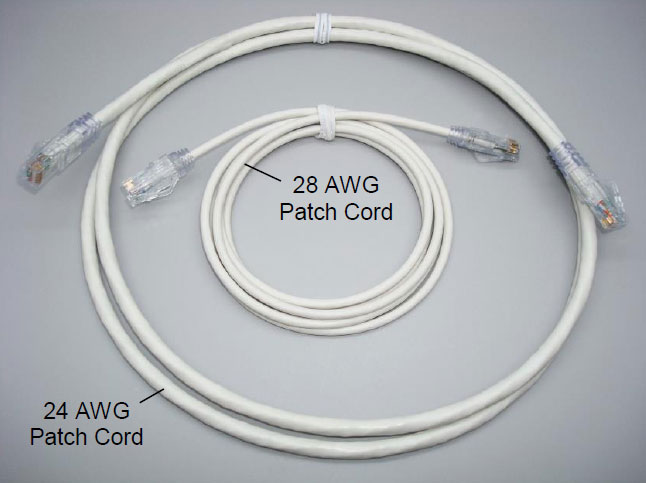

Многие фирменные изготовители предлагают для центров обработки данных патч-шнуры не обычного, а уменьшенного сечения. На фото для сравнения показаны патч-шнуры Panduit и Siemon обычного и уменьшенного сечения
За счет уменьшенного диаметра такие шнуры меньше препятствуют потокам охлаждающего воздуха в центре обработки данных, чем шнуры обычного сечения. Разница становится особенно ощутимой, когда к каждому U пространства в стойке или шкафу подводится по 48 шнуров. Такие изделия изготавливаются только в заводских условиях и проходят строгое тестирование, прежде чем пускаются в продажу. В центрах обработки данных и на объектах, где активное оборудование стоит немалых денег, а его охлаждение имеет критическую важность, экономить на шнурах совершенно неразумно. Для таких объектов коммутационные шнуры должны быть только самого высокого качества. Их цена выше обычной, но в сравнении со стоимостью самого активного оборудования расходы на самые качественные и производительные заводские шнуры пренебрежимо малы.
Для патч-панелей и активного оборудования с максимально плотным расположением портов также существуют решения, облегчающие подключение/отключение вилок за счет подвижного хвостовика или измененной (удлиненной) конструкции защелки. Добраться пальцами до защелки обычной вилки RJ-45 при плотном расположении портов подряд, без зазоров, практически невозможно. Это непросто сделать даже при помощи шлицевой отвертки. Разные изготовители предлагают заводские патч-шнуры с модифицированными защелками и хвостовиками оригинальной конструкции, облегчающими подключение/отключение.

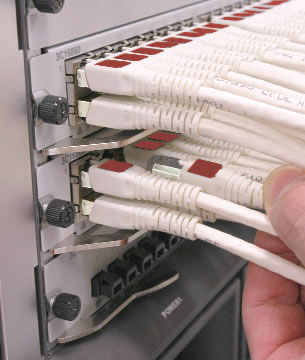

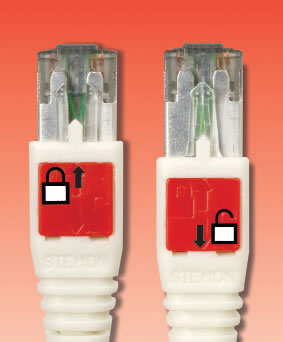

Патч-шнуры Siemon BladePatch не имеют торчащей защелки. Они фиксируются в гнезде или любом стандартном 8-позиционном модульном порту за счет оригинальной конструкции запорного механизма
Существуют и решения, препятствующие самопроизвольному отключению вилок от портов. Если порты расположены очень плотно, то при подключении/отключении вилок к одним портам можно нечаянно задеть другие. Обычные коммутационные шнуры, особенно если их защелки раньше уже испытывали деформации и цеплялись друг за друга, могут при этом отломиться, и вилки просто отсоединятся от гнезда. Конструкция дополнительных элементов Plug Latch Guard на коммутационных шнурах Panduit предотвращает подобное развитие событий. Все подобные решения могут быть только заводскими. В полевых условиях подобные шнуры собрать невозможно.

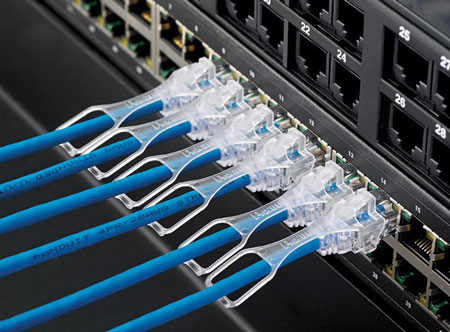

Защитные элементы для патч-шнуров Panduit, препятствующие самопроизвольному отключению вилок от портов
Можно ли делать шнуры самим, если у вас система категории 5е, причем в ней используются нетребовательные приложения вроде 100Base-T? Не рекомендуется, но на практике все поступают именно так, поскольку некоторое снижение совокупных характеристик системы, которое наверняка произойдет из-за самодельных шнуров, может оказаться незаметным на фоне низкоскоростных приложений (разумеется, если не напортачить в схеме разводки). Ни о каких изысках вроде специальной конструкции хвостовика или защелки речь при этом не идет, но сделать обычный патч-шнур для коммутации между патч-панелями или подключения нетребовательного активного оборудования в полевых условиях вполне можно.
Совет: при ручной заделке шнуров в полевых условиях старайтесь не слишком сильно расплетать проводники пар. Внутри обычной обжимной вилки (в ее передней части) проводники, конечно, должны быть в распрямленном состоянии, но уже в районе среза рубашки кабеля и тем более под ней, дальше, в глубине кабеля должны идти регулярные витки пар.

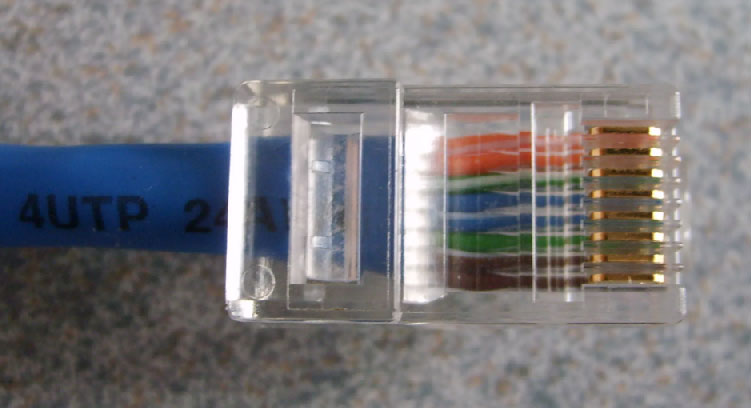

Так выглядят проводники в заделанной обычной обжимной неэкранированной вилке RJ-45
Еще один совет: помните, что рубашка кабеля должна быть заведена внутрь вилки и надежно удерживаться вдавливаемым пластиковым элементом вилки (левая часть вилки).
Как поступить, если в вашей системе категории 5е нужна поддержка 1-гигабитных скоростей? В этом случае лучше использовать фирменные покупные шнуры. Если система поставлена на гарантию производителя, то это может быть даже обязательным требованием. Шнуры, изготовленные «на коленке», можно применить в качестве временного решения, но для штатной работы высокоскоростных приложений, к которым относится 1-гигабитный Ethernet, по всем соображениям лучше использовать заводские изделия.
Причина не в том, что шнуры для категории 5e на заводе делают как-то иначе, чем в полевых условиях – их конструкция может быть точно такой же, как при обжиме на объекте, хотя обычно заводские шнуры оснащены еще и формованными хвостовиками, защищающими точки ввода кабеля в вилки.
Заводской патч-корд производства Schneider Electric с защитой защелки, формованным хвостовиком и цветовыми маркировочными элементами
Но главное отличие в том, что на серьезном заводе-изготовителе все фирменные шнуры проходят тестирование на анализаторе лабораторного уровня, и неудачно получившиеся изделия в продажу не поступают. В полевых условиях часть шнуров у вас получится удачно, другая часть будет иметь средние характеристики, а примерно треть может получить параметры, которые не позволят системе обеспечить скорости на уровне 1 Гбит/с. Предугадать или гарантировать параметры шнуров, обжатых в полевых условиях, без лабораторного тестирования невозможно.
Карманные тестеры схемы разводки такое тестирование проводить не могут. И даже тестеры, применяемые для сертификации СКС, по точности и величине слепой зоны не могут соревноваться с лабораторными анализаторами, установленными на заводах. Вывод: для гарантированной работоспособности приложений 1000Base-T и тем более для более высоких скоростей шнуры должны быть заводского изготовления, причем кого-то из признанных брендов.
