ВВГнг(А)-LS-ХЛ
Кабели силовые, с медными токопроводящими жилами, с изоляцией и наружной оболочкой из хладостойкого поливинилхлоридного пластиката, пониженной пожарной опасности и с низким дымо- и газовыделением на напряжение 0,66,1 кВ
Использование
Кабели силовые в хладостойком исполнении с пластмассовой изоляцией предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном пременном напряжении 0,66 и 1 кВ частотой до 50 Гц. Важным достоинством данных кабелей является их холодостойкость. Кабели могут без ухудшения своих свойств использоваться при низкой температуре воздуха (минимальное допустимое значение зафиксировано на отметке -60 С °). Данное преимущество связано с тем, что фазная изоляция, внутреняя и общая защитная оболочка кабеля выпускаются из холодостойких материалов, которые при указанной выше температуре сохраняют свои эластичные, диэлектрические и защитные свойства. Кабели могут быть проложены без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Вид климатического исполнения кабелей ХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Характеристики
Температура окружающей среды при эксплуатации (С°) | -60 / +50 |
Относительная влажность воздуха (при +35 С°) | 98% |
Монтаж при температуре, не ниже (С°) | -30 |
Радиус изгиба, не менее (Dh) одножильный / многожильный | 10 / 7.5 |
Срок службы (лет) | 30 |
Гарантийный срок (лет) | 5 |

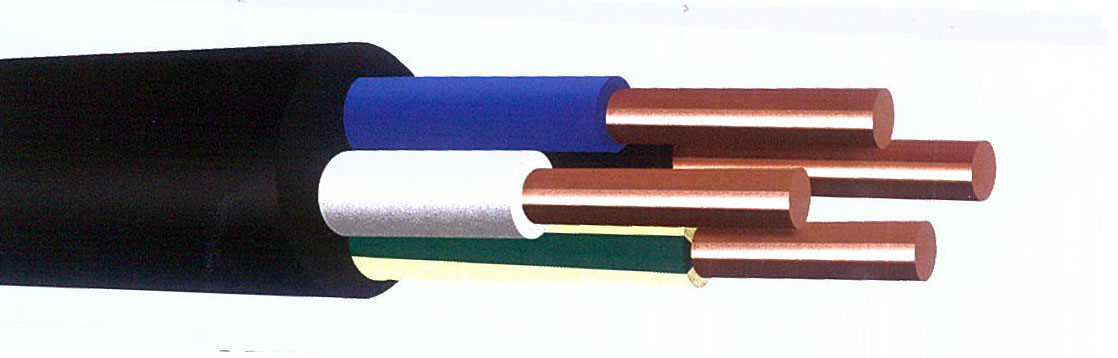

Конструкция
Число жил | 1 - 5 |
Сечение | 1.5 - 50 |
Жила - медная одно- или многопроволочная, круглой формы, уплотненная.
Изоляция - из хладостойкого поливинилхлоридного пластиката, пониженной пожарной опасности и низ-коим дымо- и газовыделением.
Изолированные жилы скручены в сердечник вокруг жгута (кроме ВВГ-Пнг(А)-1_8-ХЛ).
Внутренняя оболочка - из хладостойкого поливинилхлоридного пластиката, пониженной пожарной опасности и низкоим дымо- и газовыделением.
Оболочка - из хладостойкого поливинилхлоридного пластиката, пониженной пожарной опасности и низкоим дымо- и газовыделением.
