Малая ледовая арена для хоккея с шайбой

Проектирование единого многофункционального комплекса технологических систем здания:
Структурированная кабельная система
Магистральные кабельные каналы
Охранное видеонаблюдение
Диспетчеризация инженерных систем
Звуковое оповещение и управление эвакуацией
Система охранной сигнализации
Система контроля управления доступом
Система пожарной сигнализации
Система передачи данных
Телефонная связь
Часофикация
Система продажи билетов
Система мониторинга строительных конструкций
Освещение периферийных помещений. Наружное освещение

Год: 2008

Месторасположение: Сочи, Имеретинская низменность

Дополнительная информация по объекту: Загрузить

Адрес объекта г. Сочи, Адлеровский район, Имеретинская низменность
Год реализации проекта 2008
Краткая характеристика Проектирование многофункционального комплекса технологичных систем

Назначение объекта

Малая ледовая арена предназначена для проведения соревнований и тренировочного процесса команд-участников Зимних Олимпийских и Параолимпийских игр по хоккею с шайбой, а также для использования по окончанию Олимпийских Игр в качестве многофункционального спортивно-концертного комплекса для проведения соревнований, тренировочного процесса и физкультурно-оздоровительных занятий по хоккею с шайбой, фигурному катанию, керлингу, массовому катанию на коньках, игровым видам спорта (баскетбол, волейбол, гандбол, теннис), спортивным единоборствам, а также для проведения культурно-зрелищных, развлекательных мероприятий-праздников, концертов, спектаклей.

Размещение объекта

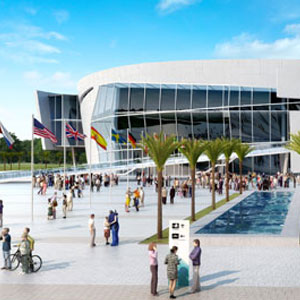

Малая ледовая арена для хоккея с шайбой на 7000 мест размещена в Адлеровском районе г. Сочи, Имеретинская низменность, в центральной части развлекательного центра «Имеретинская», вблизи побережья. Участок, площадью 2,87 га, в прибрежной зоне


Преимущества реализованных технических решений

Ледовая арена оснащена комплексом современного технологичного оборудования, позволяющего проводить мероприятия на высоком уровне. • Высокая оперативность работ: комплекс систем был спроектирован всего за 2 месяца.

Структура спроектированного комплекса включает в себя:

  • Система кабельных каналов
  • Комплекс систем обеспечения безопасности
    • контроль и управление доступом
      • считыватели карт доступа — 110
      • магнитоконтактный извещатель — 7
      • электромеханический замок - 5
    • система звукового оповещения и управления эвакуацией
      • громкоговоритель настенный — 8
      • громкоговоритель потолочный — 327
      • громкоговоритель рупорного типа наружного исполнения - 28
    • пожарная сигнализация
      • оптический датчик дыма — 406
      • тепловой датчик — 180
      • ручной пожарный извещатель — 29
      • датчик для линейного обнаружения дыма - 31
    • охранная сигнализация
      • извещатель магнитоконтактный - 87
      • извещатель инфракрасный — 67
      • извещатель разбития стекла — 55
      • металлодетектор арочный — 4
      • интроскоп — 3
    • охранное видеонаблюдение
      • телекамеры уличные стационарные — 39
      • телекамеры уличные поворотные — 5
      • телекамеры внутренние стационарные — 77
      • телекамеры внутренние поворотные - 6
  • Система диспетчеризации здания
  • Система передачи данных
  • Система мониторинга конструкций
  • Система часофикации
  • Структурированная кабельная система
  • Система телефонной связи
  • Система часофикации
  • Система освещения

Видеоинформация, телетрансляция, звуковое сопровождение спортивных и концертных мероприятий

  • Электроакустика. Технологическая связь
    • центральная система маршрутизации звуковых сигналов
    • звукофикация спортивных мероприятий
    • аппаратная звукоусиления
    • звукофикация концертных мероприятий
    • технологическая связь
    • оборудование пресс-центра
    • аппаратная пресс-центра
  • Технология телевидения
  • Технологии обеспечения концертных мероприятий
    • система постановочного освещения
    • аппаратная постановочного освещения
    • диммерная
    • технологические мостки
    • осветительное оборудование
  • Эфирное телевидение и внутренняя абонентская сеть
    • медиакуб арены
    • информационные экраны
    • информационные табло вне главной арены
    • аппаратная управления табло
    • система судейства (хоккей)
    • система видеогол-судья
    • система обеспечения работы комментаторов
    • система визуализации зрительских мест

Результат проекта

Многофункциональный комплекс технологичных систем, позволяющий создать безопасные и комфортные условия для зрителей в залах, подготавливать, формировать и передавать информацию технологическим и эксплуатационным службам, телевизионной аудитории и участникам событий.
