У меня вопрос про вилки. В старом каталоге Siemon были варианты белых и голубых вилок RJ-45, и там говорится, что их можно ставить на кабели 26-22 AWG, 0.40-0.64 мм, причем как многожильные, так и с полнотелой жилой. У меня кабели категории 7 и 6А, калибр 22-23 AWG, но их просто невозможно вставить в вилки RJ-45. Они AMP, белые, но выглядят точно так же. Вилки Siemon встанут на такие кабели? В новом каталоге Simon про вилки вообще ни слова. На американском сайте их не найти, все разделы теперь по системам, а отдельных компонентов вообще нет. Есть ли где-нибудь таблица, где было бы указано, какие кабели можно оконцевать какими вилками?
Прежде всего нужно прояснить ситуацию с каталогами. Каталог 2009 года, с обложкой красного цвета (показана ниже), переведенный на русский язык и доступный для загрузки на сайте компании ICS, НЕ ЯВЛЯЕТСЯ ПОЛНЫМ.
Об этом написано в самом каталоге и мы не устаем повторять это на всех семинарах и партнерских встречах. Основных принципов построения каталога два: 1) каждой системе – свой раздел; 2) в каталоге приводится только продукция из фокусной группы, пользующаяся наибольшим спросом. Прочие виды продукции – отдельные компоненты, аксессуары, сопутствующие наименования – в системном каталоге НЕ ПРИВОДЯТСЯ. Информацию о такой продукции можно найти либо на сайте производителя, либо получить у наших менеджеров по продажам.
Если вас интересует информация по вилкам компании Siemon, то ее можно найти на сайте производителя www.siemon.com в разделе Products & Systems > Modular Cords, Plugs and Cable Assemblies > Plugs, Assemblies, Wires and Coax Connectors. Эта часть сайта сформирована по принципу полного электронного каталога, в нем перечислены все виды продукции, в том числе те, что не упомянуты в печатных каталогах. Подраздел Universal Modular Plug содержит данные по универсальным вилкам Siemon UP-2468 (голубого цвета), а в подразделе Modular Plugs описаны модульные вилки P-8-8 и другие (белого цвета). Принципиальной разницы между белыми 8-позиционными вилками AMP и вилками Siemon P-8-8 нет, поскольку и то, и другое изготавливается по одним и тем же требованиям телекоммуникационных стандартов, с практически одинаковыми допусками. Вот со всякими тайваньско/китайско/noname-овскими вилками можно нарваться и на ситуацию, когда пазы в вилке слишком узкие (и тогда даже кабели категории 5е заделать в них будет затруднительно), и на положение, когда ходы слишком широки, проводники в них болтаются, произвольно смещаются с положенных позиций, причем контакты при обжиме могут вообще промахнуться мимо токопроводящих жил.
В подразделах сайта, упомянутых выше, можно прочесть то требование к кабелям, которое вы не привели: внешний диаметр изоляции проводников должен быть в пределах от 0.86 до 0.99 мм (без особой натяжки можно округлить 0.99 мм до 1 мм ровно). Не принимать во внимание внешний диаметр изоляции проводника нельзя, его надо учитывать в дополнение к калибру AWG. Значение AWG определяет диаметр медной жилы для одножильного кабеля или приведенный диаметр проводника для многожильного кабеля. Значение AWG сказывается при непосредственной опрессовке, когда контакты вилки должны прийти в соприкосновение с медной жилой/жилами. Однако для установки вилки на кабель имеет значение еще и внешний диаметр изоляции проводников, иначе они могут просто не втиснуться в пазы вилки между внутренними пластмассовыми направляющими. Кабели категории 5е и практически все кабели обычной категории 6 попадают в упомянутый диапазон диаметров изоляции, а вот с кабелями категории 6А и 7 все далеко не так просто. К тому же точные данные о диаметрах изоляции проводников (в отличие от AWG) доступны не для всех кабелей. Это связано с тем, что толщина изоляции может изменяться – производители экспериментируют с ней на заводе, несколько изменяя значения от партии к партии кабеля.

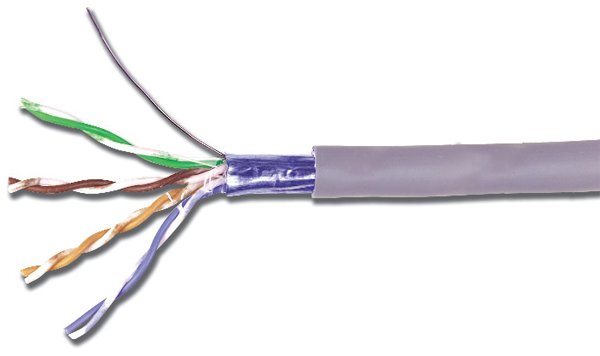

Значение имеет также внешний диаметр оболочки (рубашки) кабеля – одножильные кабели неэкранированной категории 6А и категории 7 с индивидуальным экранированием пар имеют большой внешний диаметр, завести оболочку кабеля внутрь вилки для опрессовки не получится. Оказывает влияние и шаг повива пар – если проводники скручены очень туго, то их не удастся полностью распрямить, чтобы они смогли войти в пазы вилки. Мы собрали доступную информацию по разным видам кабеля Siemon, которые предлагает к продаже компания ICS, и для каждого вида указываем, можно ли в принципе поставить на него модульную вилку или нельзя. В тех случаях, когда спецификации производителя не содержали данные о диаметре изоляции проводников, мы измеряли это значение вручную при помощи микрометра.
* Компания Siemon последовательно придерживается мнения о том, что на объекте должно быть как можно меньше вилок RJ-45, заделанных в полевых условиях. Именно поэтому Siemon предлагает большое разнообразие готовых заводских двусторонних и односторонних шнуров на основе одножильного и многожильного кабеля. Только использование модульных вилок, заделанных в заводских условиях, обеспечивает гарантированные характеристики передачи. Полевая заделка вилок категории 5е и выше не охватывается системной гарантией Siemon независимо от типа используемого кабеля. Мы рекомендуем изучить предлагаемые наименования шнуров по каталогу и материалам сайта, чтобы приобретать соответствующие готовые изделия. Тогда на объектах вам вообще не потребуется ставить вилки RJ-45 на какие бы то ни было типы кабеля.
